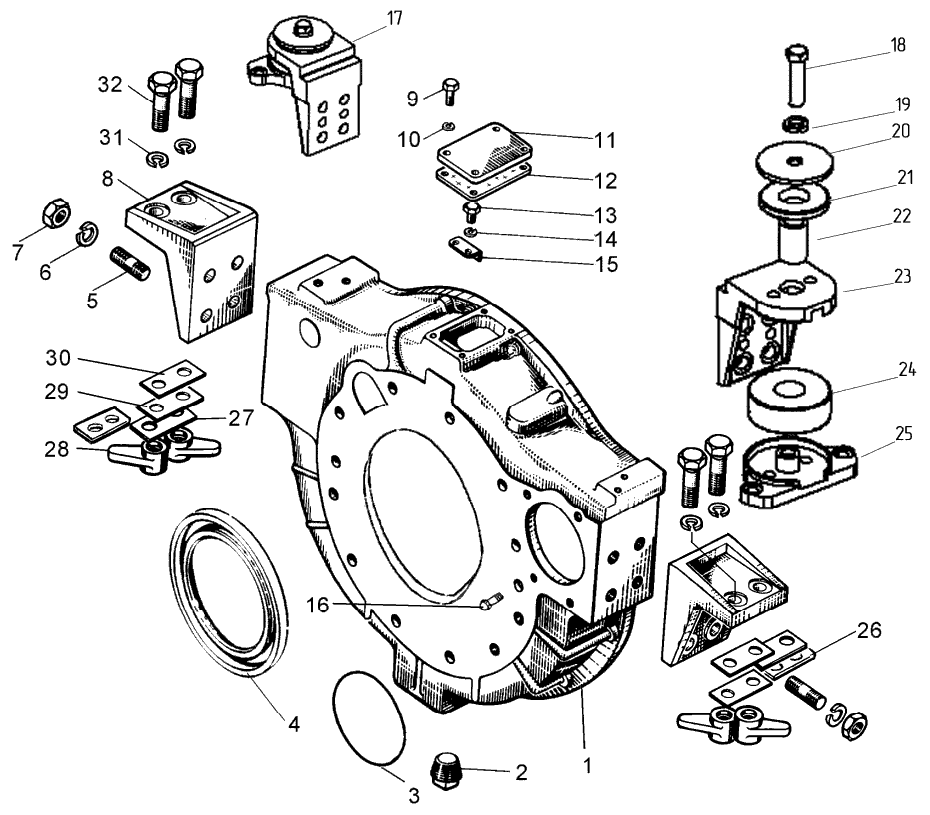

Кожух маховика дизеля Т10М


Кожух маховика дизеля на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
1 16-01-97-01 Кожух маховика 1
2 37104-1 Пробка коническая 1
3 700-40-2904 Кольцо уплотнительное 1
4 - Манжета 1,2-200×240-1 1
5 700-29-2136 Шпилька М22×2,5-3n/1,5-6g×50.66.45.016 8
6 - Шайба 22 ОТ 65Г 09 8
7 700-30-2093
-
Гайка
Гайка М22×1,5.6.019
8
8 51-01-50 Лапа 2
9 - Болт М10-6g×20.58.019 4
10 - Шайба 10 ОТ 65Г 09 52
11 01479 Крышка 1
12 40856 Прокладка 1
13 - Болт М6-6g×16.88.35.019 2
14 - Шайба 6Т 65Г 09 2
15 16-01-178 Указатель 1
16 - Болт М12-6g×30.88.35Х.019 1 2
17 51-01-188СП Лапа 2 2
18 700-28-2699 Болт 2 1
19 - Шайба 24Т 65Г 09 2 2
20 51-01-126 Прижим 2 1
21 700-40-8666 Виброизолятор 2 1
22 65-01-23 Втулка 2 1
23 51-01-123 Лапа 2 1
24 700-40-8667 Виброизолятор 2 1
25 51-01-125 Пластина нижняя 2 1
26 64-11-1 2 Прокладка 4
27 20461 Планка 2
28 50-11-72 Планка 8
29 01482 Прокладка 6
30 01481 Прокладка 10
31 - Шайба 20 ОТ 65Г 09 4
32 700-28-2480 Болт 4
1 Для дизеля с пусковым двигателем.
2 Для трактора с гидромеханической трансмиссией.
