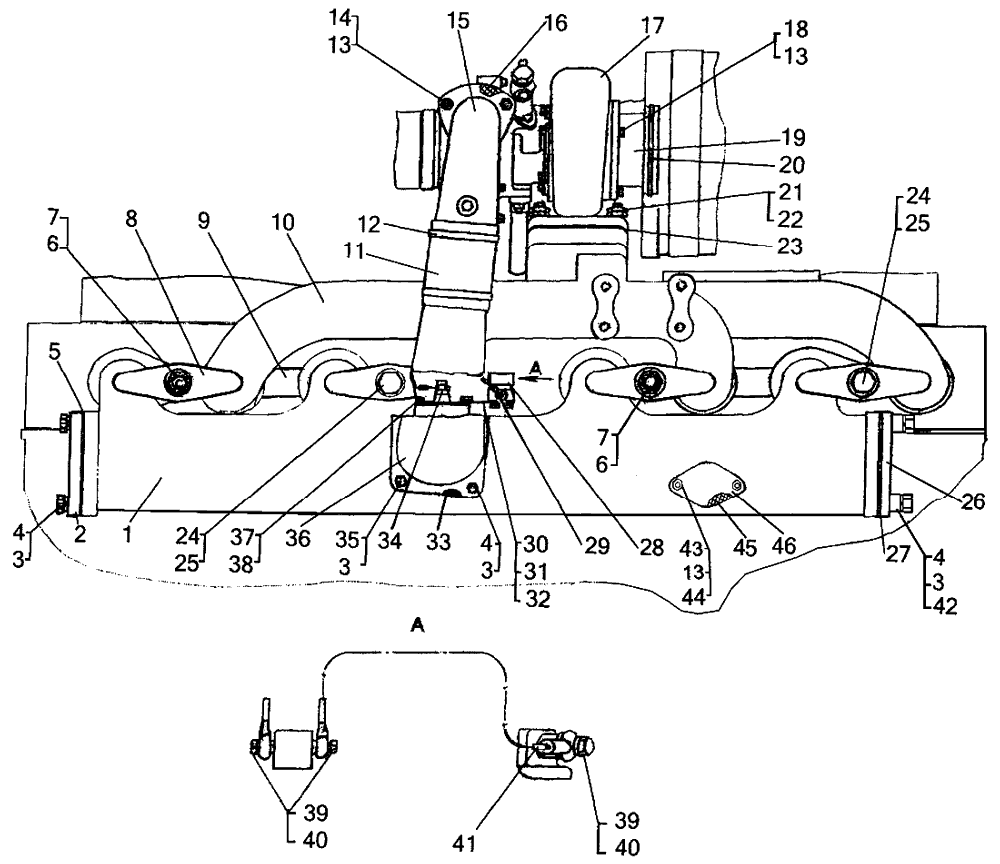

Установка коллекторов для дизелей с турбокомпрессором ТКР 8,5С Т10М


Установка коллекторов Т10М (для дизелей с турбокомпрессором ТКР 8,5С)
#Номер запчастиНаименование деталиКол-во в сборке
151-05-299СПКоллектор впускной1
251-05-325Крышка1
3-Шайба 10 ОТ 65Г 0912
4-Болт М10х25.58.019
Болт М10-6gx45.58.019 1
10,8 1
2
5700-40-7403Прокладка1
63013Гайка2
7700-29-2210Шпилька2
805688-1Планка4
9700-40-3880СППрокладка2
1051-05-313Коллектор выпускной1
11700-46-2283Рукав1
12700-41-2222СПХомут2
13-Шайба 8Т 65Г 097
14-Гайка М8х1.6.0193
1551-05-370СППатрубок1
16700-40-8147Прокладка1
1751-54-1-01СПТурбокомпрессор ТКР 8,5С1
18-Болт М8-8g×20.58.0194
1951-05-314Вставка1
2051-54-30
92.264
Кольцо уплотнительное1
21700-30-2099-01Гайка8
22700-29-2354-01Шпилька4
23700-40-8750СППрокладка1
24700-28-2486Болт2
253178-01Шайба2
2616-05-279-01Крышка1
27700-40-7420Прокладка1
28-Клапан топливный электромагнитный 1102.3741 21
2951-05-150СП 2Трубка1
3051-05-111 2Кронштейн1
3151-05-169 2Прокладка1
32-Кольцо 20x261
33700-40-2233Прокладка1
34-Свеча факельная штифтовая 1102.3740 21
35-Болт М10-6g×35.58.0192
3651-05-519 2; 51-05-518 1Патрубок1
37-Болт М6-6gx16.88.019 24
38-Шайба 6Т 65Г 09 24
3940938 2Кольцо6
40700-41-2932 2Штуцер3
4151-05-504СП 2Трубка1
420474 1Втулка2
43-Гайка М8-7Н.6.0192
44-Шпилька 2М8× 3p/6g ×25.66.0162
4546238 2Прокладка1
4616-05-433 2Крышка1
1 Для дизеля с пусковым двигателем.
2 Для дизеля с электростартерной системой пуска.
