Турбокомпрессор ТКР 8,5С Т10М Б10М



Поделиться

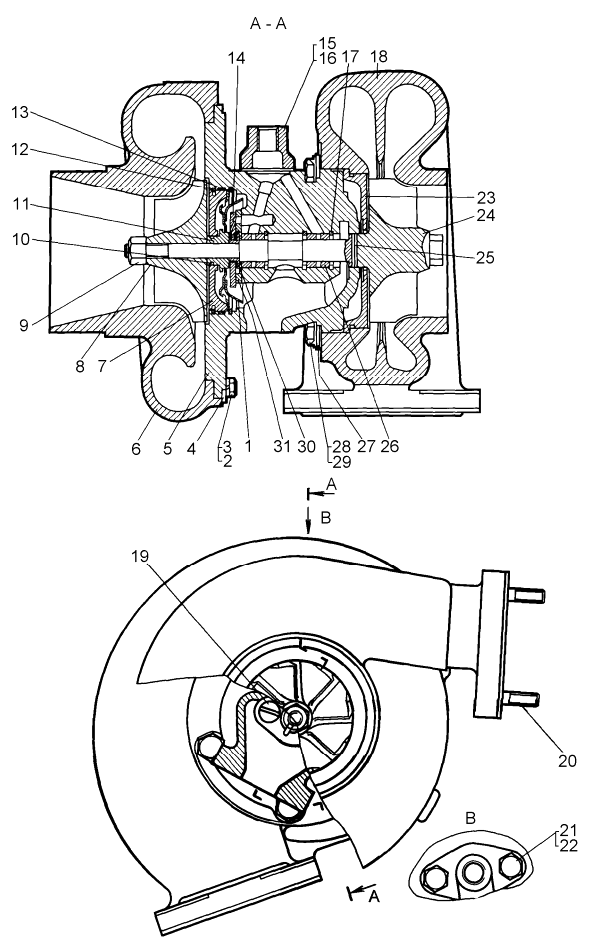

Турбокомпрессор ТКР 8,5С на Т10М
# Номер запчасти Наименование детали Кол-во в сборке
- 51-54-1-01СП Турбокомпрессор ТКР 8,5С 1
1 51-54-102СП Щиток 1
2 - Болт M6-6g×14.88.35.019 7
3 - Шайба 6Т 65Г 09 7
4 700-31-2606 Шайба 7
5 51-54-3 Корпус подшипников 1
6 51-54-29 Корпус компрессора 1
7 51-54-5 Диск 1
8 51-54-23 1 Колесо компрессора 1
9 700-30-2345 Гайка 1
10 51-54-15 1 Кольцо 1
11 51-54-10 Кольцо 2
12 51-54-18 Кольцо 1
13 700-40-9198 Кольцо 1
14 51-54-109СП Подшипник упорный 1
15 51-09-178 Фланец 1
16 700-40-5650 Прокладка 1
17 51-54-36 Втулка дистанционная 1
18 51-54-1 Корпус турбины 1
19 - Винт В.М6-8g×16.58.019 3
20 - Шпилька М8× 1,25-3р/1-6g ×22.66.029 3
21 - Болт М8-6g×20.58.019 2
22 - Шайба 8Т 65Г 09 2
23 51-54-4 Экран 1
24 51-54-108СП 1 Вал в сборе с колесом турбины 1
25 51-54-11 Кольцо 2
26 51-54-37 Подшипник 1
27 51-54-20 Планка 3
28 700-31-2593 Пластина стопорная 3
29 - Болт М8-6g×12.88.35.089 6
30 51-54-19 1 Кольцо 1
31 51-54-12 Планка 1
32 51-54-35 Втулка 1
1 Заказывать комплект 51-54-110СП Ротор в сборе
