Механизм уравновешивающий Т10М Б10М



Поделиться

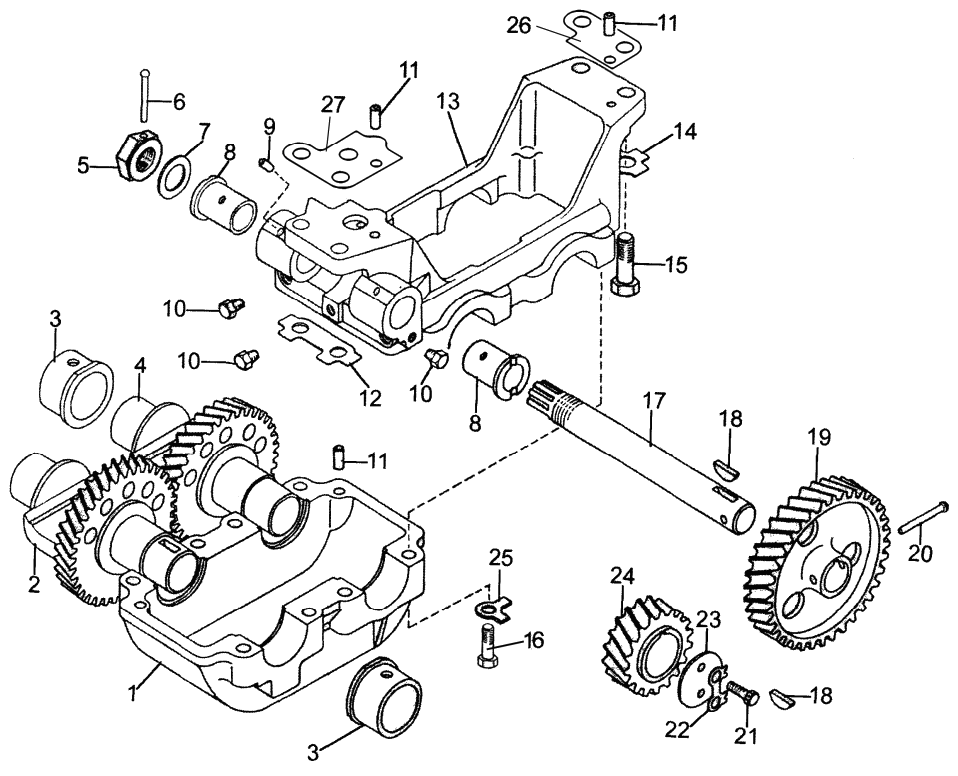

Механизм уравновешивающий на Т10М
# Номер запчасти Наименование детали Кол-во в сборке
- 51-66-1СП Механизм уравновешивающий 1
1 51-66-2 1 Поддон 1
2 51-66-26 Противовес 1
3 51-66-3 1 Втулка 4
4 51-66-27 Противовес 1
5 700-30-2339 Гайка 1
6 700-32-2186-01 Штифт 1
7 51-66-30 Кольцо 1
8 51-66-19 1 Втулка 2
9 700-32-21959 1 Штифт 2
10 371 Пробка 5
11 700-32-2198 Штифт 4
12 700-31-2527 Пластина 1
13 51-66-16 1 Корпус 1
14 700-31-2546 Пластина 1
15 700-28-2623 Болт 4
16 700-29-2353’ Шпилька 8
17 51-66-22 Валик промежуточный 1
18 700-34-2051 Шпонка 2
19 51-66-23 Колесо зубчатое 1
20 700-32-2186 Штифт 1
21 - Болт M8×20.58.019 2
22 700-31-2605 Шайба 1
23 51-66-12 Шайба упорная 1
24 51-66-11 Колесо зубчатое 1
25 700-31-2337 1 Шайба стопорная 8
26 29-09-108 Прокладка 3
27 29-09-109 Прокладка 3
1 Заказывать комплектно 51-66-103СП Корпус.
...

...
