Установка подогревателя Thermo90 STD Webasto Т10М Б10М



Поделиться
Установка подогревателя Thermo 90 STD Webasto на Т10М

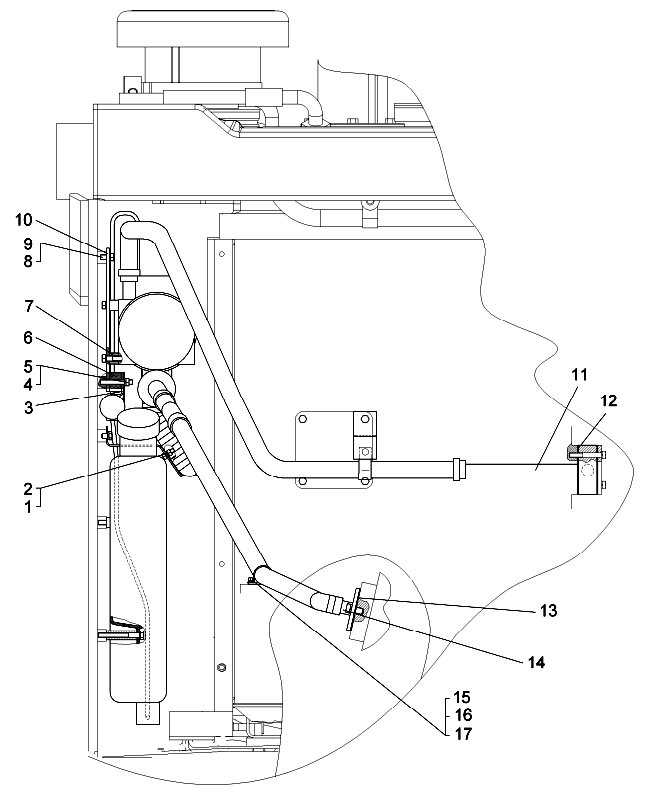

# Номер запчасти Наименование детали Кол-во в сборке
64-43-39СП Установка подогревателя Thermo90 STD Webasto
(для трактора с электростартерным пуском двигателя)
1
1 - Гайка М6-7Н.6.019 2
2 - Шайба 6Т 65Г 09 2
3 - Хомут монтажный ∅35, 21499А 1 1
4 - Гайка М8 1303817 для Webasto 1 2
5 - Шайба гровер ∅9, 152560 1
2
6 24-74-225 Демпфер (М8) 434372 1 1
7 64-43-493 Втулка 3
8 - Болт M8-6g×25.88.35.019 5
9 - Шайба 8Т 65Г 09 5
10 64-43-500 Плита 1
11 64-43-340СП Патрубок 1
12 40984 Прокладка 1
13 46792 Прокладка 1
14 64-43-338СП Патрубок 1
15 64-43-503 Хомутик 1
16 - Болт M10-6g×25.58.019 3
17 - Шайба 10 ОТ 65Г 09 3
1 Поступает в комплекте с подогревателем Thermo 90 STD Webasto.

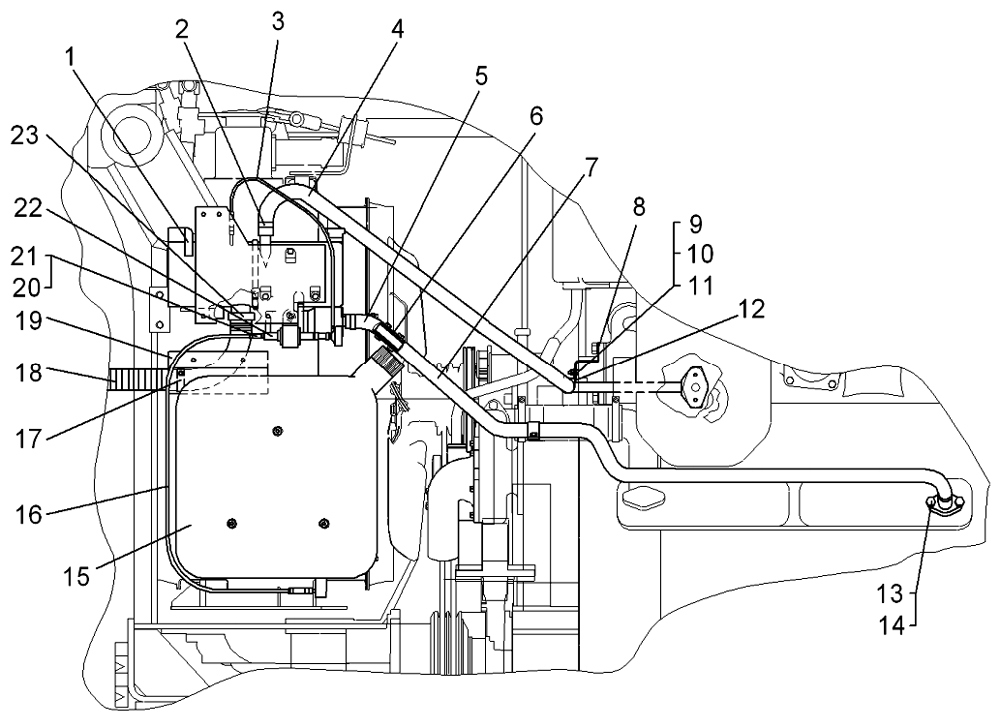

# Номер запчасти Наименование детали Кол-во в сборке
1 - Подогреватель Webasto 1300724 1 1
2 - Хомут NORMA ∅23...35, 9014771 1 7
3 -
Топливный шланг ∅вн.2/ ∅нар.5, 28551А 1 1
4 -
Шланг ∅0вн.20/ ∅нар.29, 33894 1 1
5 - Шланг ∅вн.20/ ∅нар.29, 33894 1 1
6 -
Соединительный патрубок, 66934В 1 1
7 700-46-2335 Рукав 1
8 64-43-481 Кронштейн 1
9 - Болт М6-6g×16.88.35.019 1
10 -
Гайка М6-7Н.6.019 1
11 -
Шайба 6Т 65Г 09 1
12 700-54-201-19 Хомутик 1
13 - Болт М10-6g×25.58.019 3
14 -
Шайба 10 ОТ 65Г 09 3
15 -
Бачок для Themro 90 STD 86227 1
16 -
Топливный шланг ∅вн.2/ ∅нар.5, 28551А 1 1
17 -
Хомут монтажный для выхлопной трубы ∅42, 126830 1 1
18 - Гибкая трубка ∅вн.38, 15127 1 1
19 64-43-341 СП Экран 1
20 -
Топливный шланг 4,5x10,5; L=50, 484032 1 4
21 - Хомут 10, 310947 (33027) 1 8
22 -
Топливный насос (24В) ДИЗЕЛЬ, 85105В’ 1
23 -
Хомут для выхлопной трубы силовой ∅29...42, 367400 1 2
1 Поступает в комплекте с подогревателем Thermo 90 STD Webasto.
...

...
