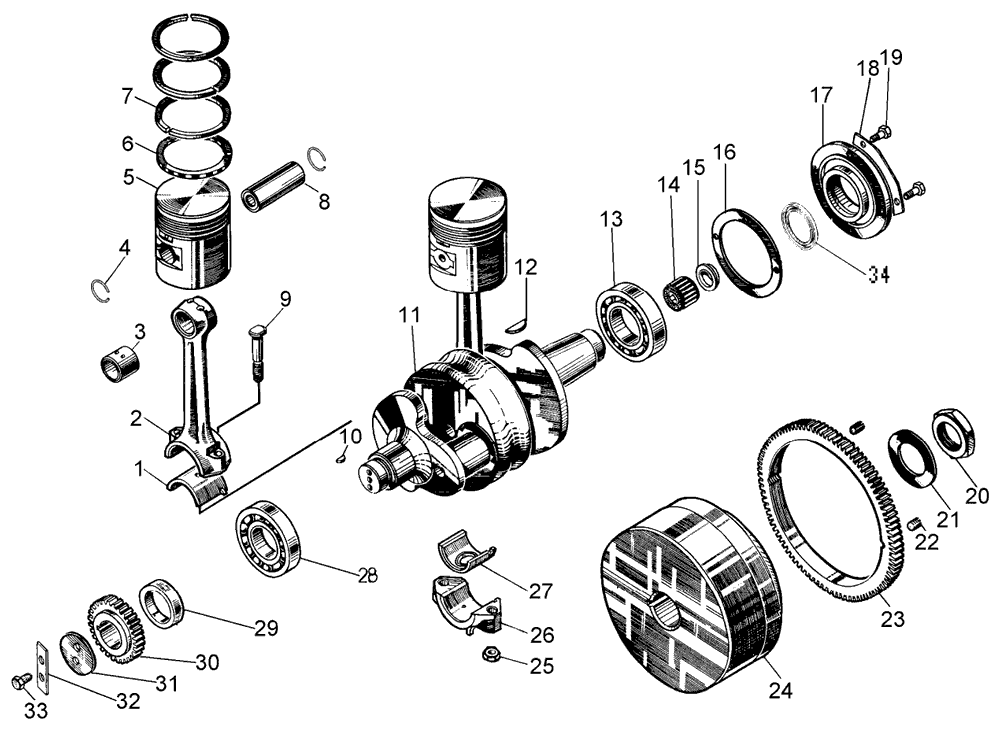

Кривошипно-шатунный механизм пускового двигателя Т10М


Кривошипно-шатунный механизм пускового двигателя на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
1А23.01-5403 3Вкладыш2
203344 1Шатун1
303148Втулка шатуна1
417-03-29Кольцо4
517-03-27Поршень2
6СТ-03351 2Кольцо поршневое маслосъемное2
7СТ-03350 2Кольцо поршневое компрессионное6
803158
03158-1
Палец поршневой2
903346 1Болт шатунный4
1034126Шпонка1
1103341Вал коленчатый1
123423Шпонка1
13-Подшипник 211АК1
14-
Подшипник
3К20х34х24,3Е
45804
1
1503134Заглушка1
1640301Прокладка1
1717-03-23Крышка1
1817-03-16Пластина2
19-Болт М6х16.58.0194
2003144Гайка1
2131100Шайба1
22-Винт В.М8-8gх12.14Н2
2317-03-3Венец маховика1
2417-03-2Маховик1
253082 1Гайка2
2603345 1Крышка шатуна1
27А23.01-5404 3Вкладыш2
28-Подшипник 210АК1
2903174Кольцо1
3003356Шестерня1
3103142Шайба1
323199Пластина стопорная1
33-Болт М8x20.58.0192
34-Манжета 1.2-55x80.11
1 Заказывать комплектно 03740СП.
2 Заказывать комплектно СТ-03712СП.
3 Заказывать комплектно А23.01-54-130сбП2Н.
