Редуктор пускового двигателя Т10М Б10М



Поделиться

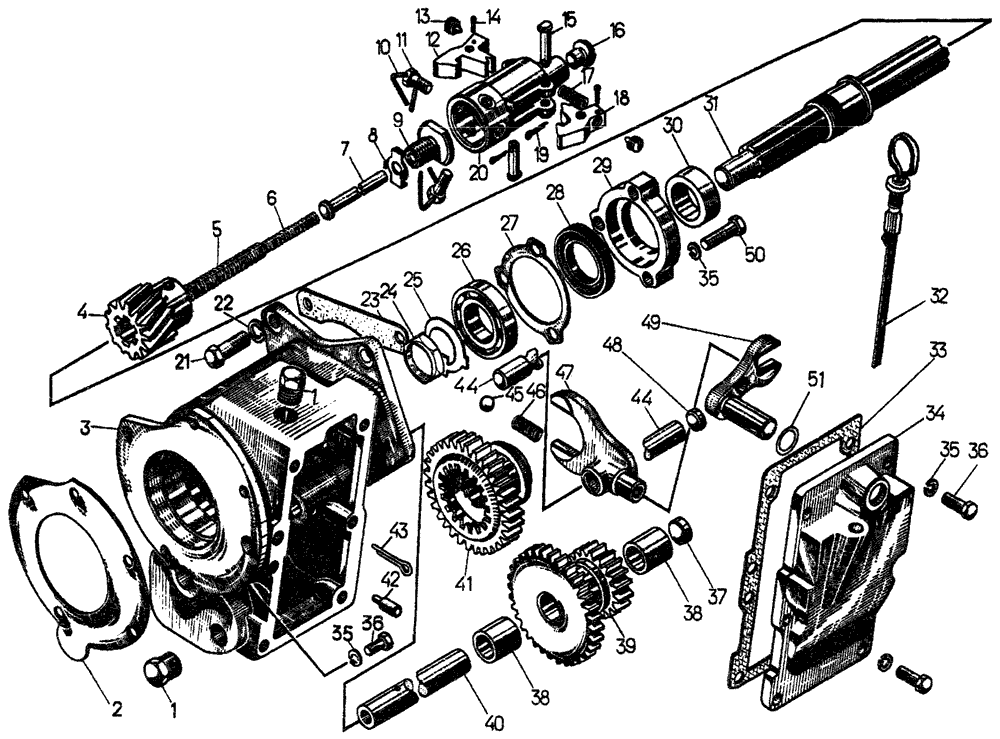

Редуктор пускового двигателя Т10М
# Номер запчасти Наименование детали Кол-во в сборке
- 17-76-8СП Редуктор пускового двигателя 1
1 700-37-2025 Пробка 2
2 700-40-2368 Прокладка 1
3 17-76-13-1 Корпус 1
4 72104 Шестерня 1
5 38342 Пружина 1
6 38343 Пружина 1
7 72101 Толкатель муфты 1
8 31106 Шайба 1
9 7213 Направляющая толкателя 1
10 42216
-
Проволока контровая
Проволока КО 1,6
2
2 м
11 700-28-2584-01 Болт 4
12 72106 Защелка муфты 1
13 72107 Винт 2
14 - Шплинт 3,2x20.019 4
15 72119 Ось защелки 2
16 72117 Пятка муфты 1
17 38344 Пружина защелки 1
18 72105 Защелка муфты 1
19 - Шайба 8Т 65Г 09 4
20 17-76-36 Муфта механизма включения 1
21 2816 Болт 2
22 - Шайба 12 ОТ 65Г 09 2
23 700-40-2212 Прокладка 6
24 700-30-2305 Гайка 1
25 700-31-2566 Шайба 1
26 - Подшипник 208 1
27 40960 Прокладка 1
28 - Манжета 2.2-50×70-1 1
29 76105-01 Крышка сальника 1
30 726-1 1 Втулка 1
31 76107 1 Вал 1
32 17-01-162СП Линейка масломерная 1
33 700-40-4482 Прокладка 6
34 17-76-32 Крышка 1
35 - Шайба 10 ОТ 65Г 09 14
36 - Болт М10×25.58.019 11
37 052 Заглушка 1
38 766-1 2 Втулка 2
39 765 2 Шестерня 1
40 17-76-3-1 Ось 1
41 764 Шестерня 1
42 700-32-2014 Штифт 1
43 - Шплинт 5×50 1
44 17-76-7-1 Валик вилки 1
45 - Шарик Б 12-200 1
46 38347 Пружина 1
47 76111 Вилка 1
48 76113 Заглушка 1
49 17-76-31 Вилка 1
50 - Болт М10×40.58.019 3
51 700-40-8728 Кольцо 1
1 Заказывать комплект 76106СП Вал редуктора.
2 Заказывать комплект 7612СП Шестерня вала редуктора.
