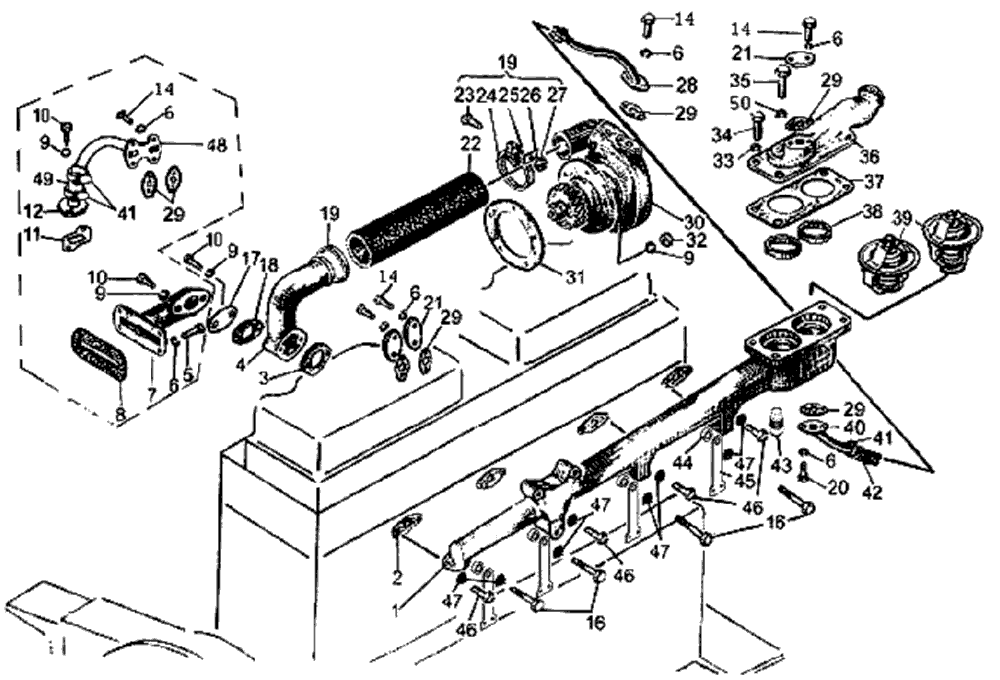

Установка системы охлаждения Т10М


Установка системы охлаждения Т10М
#Номер запчастиНаименование деталиКол-во в сборке
151-08-27Труба водоотводная1
240155Прокладка6
346792Прокладка1
451-08-19Труба1
5-Болт М8-8g×30.58.019 14
6-Шайба 8Т 65Г 098, 12 1
751-08-26 1Труба1
840952 1Прокладка3
9-Шайба 10 ОТ 65Г 097, 9 1
10-Болт М10-8g×80.58.019 12
1146236 1Прокладка2
1265-08-108СП 1Труба1
13-Болт М10×20.58.019 12
14-Болт М8-8g×20.58. 01910
16-Болт М10-6g ×40.58.0194
1716-01-139Крышка1
1840285Прокладка1, 2 1
9700-41-2230СП
-
Хомут
Хомут 60-80/9 W2 (Германия)
2
20-Болт М8-6g×25.88.35.0192
210299Заглушка3, 1 1
2242701Рукав1
23700-28-2176Болт2
24700-41-3334Лента хомута2
2537-26-71Накладка2
26700-31-2269Шайба стопорная2
27-Гайка М8.6.0192
2816-08-153СПТруба1
2940751Прокладка5
3016-08-140СПНасос1
31700-40-2194Прокладка1
32700-30-2099Гайка5
33-Шайба 12 ОТ 65Г 094
34700-28-2173Болт1
35-Болт М12×1,25-6g×40.58.0193
3651-08-13Крышка1
37700-40-8862Прокладка1
3851-08-28Кольцо прижимное2
39-Термостат ТС 107-1306100-012
4029-08-103СПТруба1
41700-41-2228СП
-
Хомут
Хомут 20-32/9 W2 (Германия) 1
2
4
4246834Рукав1
43
-
-
Датчик указателя температуры
ТМ 100-В
ТМ 100-ВТ
1
440474Втулка4
4561-10-73Скоба4
46-Болт М10-6g×35.58.0194
4740839Кольцо12
4865-08-107CП 1Труба1
4946834-01 1Рукав1
50700-30-2414Гайка3
1 Для дизеля с пусковым двигателем.
