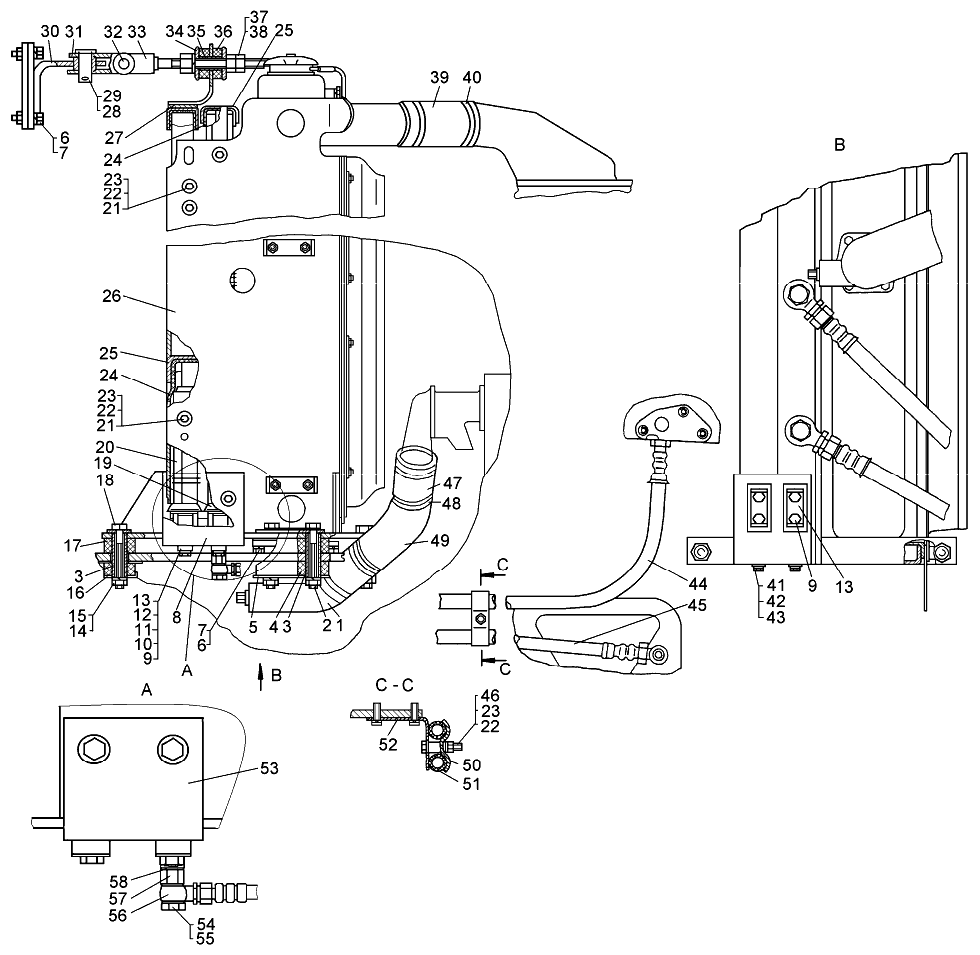

Установка радиаторов (для трактора Т10М с «прямым» потоком)
#Номер запчастиНаименование деталиКол-во в сборке
124-08-177СПКран1
224-08-189СПНакладка1
364-08-389Втулка4
4700-40-4923Амортизатор2
524-08-168Накладка1
6-Болт М8-6g×30.88.35.0198
7-Шайба 8Т 65Г 098
864-08-412Опора2
9-Болт М10-6g×45.58.0198
10700-40-9177Амортизатор8
1150-08-149Накладка4
1218-26-538Втулка8
1364-08-381Пластина стопорная4
143013Гайка2
15-Шайба 16 ОТ 65Г 092
1664-08-388Накладка2
17700-40-9292Амортизатор4
1864-08-265СПНакладка2
19-
50К-1013010-03
Радиатор масляный БР Т10-1013010
Радиатор (масляный)
1 1, 2 2
2050К-1013010Радиатор (масляный)1 1, «-»
21-Болт М10-6g×30.58.0198 1, 6 2
22-Шайба 10 ОТ 65Г 099 1, 7 2
233197Шайба9 1, 7 2
24700-40-8118-01Уплотнение2 1, 1 2
2550-08-135СПКрышка2 1, 1 2
2664-08-270СПРадиатор с рамой1
2764-08-274СПКрышка1
2864-08-290-01Палец1
29-Шплинт 3,2×22.0192
3064-08-273СПКронштейн1
3164-08-427Проушина1
3264-08-290Палец1
3364-08-291Раскос1
3424-08-154Тарелка2
3524-08-157Втулка1
36700-40-4428Втулка2
37-Гайка М18×1,5-7Н.6.0193
38-Шайба 18 ОТ 65Г 091
39700-46-2041
700-46-2041-01
Рукав1
4037-26-139СП
-
Хомут
Хомут червячный 50-70/12 W2 3
2
41-Болт М12-6g×30.58.0194
42-Шайба 12 ОТ 65Г 094
433135-1Шайба4
4450-26-485-10СПРукав 161
4550-26-485-08СПРукав 161
46-Гайка М10-7Н.6.0191
47700-40-3503Рукав2
48700-41-2222СП
-
Хомут
Хомут червячный 70-90/12 W2 3
4
4950-08-52Патрубок1
5050-26-115Втулка1
5150-60-230Прижим1
5250-09-138СПКронштейн1
5364-08-412Опора2
54700-41-3306Болт полый2
5540910Кольцо4
5650-56-109СПУгольник2
57700-41-3412Штуцер2
58261164Кольцо2
1 Для трактора с механической трансмиссией.
2 Для трактора с гидромеханической трансмиссией.
3 Для экспорта
