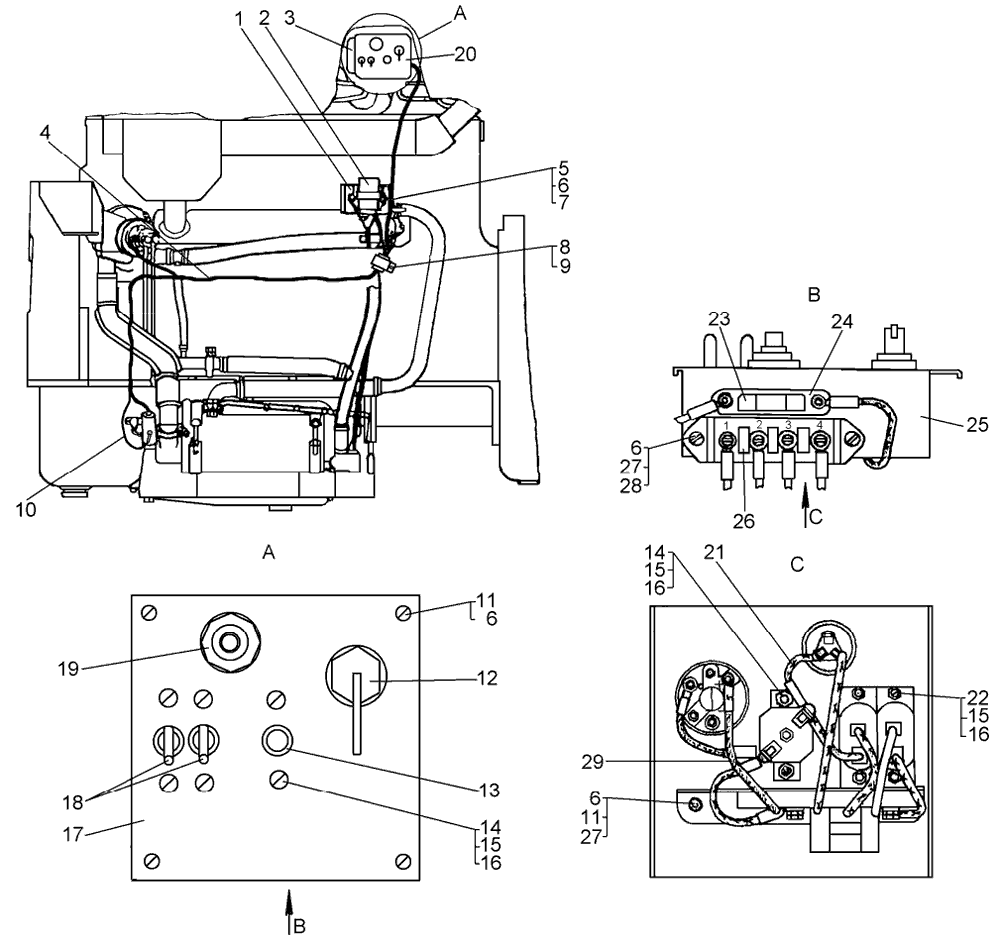

Установка щитка управления подогревателем ПЖД-30Е Т10М


Установка щитка управления подогревателем ПЖД-30Е на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
-48-10-166-05СПУстановка щитка управления подогревателем ПЖД-30Е
(для дизеля с пусковым двигателем)
1
148-10-8Кронштейн1
2-Коммутатор транзисторный 17.37341
351-43-212СПКронштейн1
464-10-611СП
50-10-736СП 1
Жгут 191
5-Болт М6-6g×20.58.0192
6-Шайба 6Т 65Г 0910
7-Гайка М6.6.0192
841627Хомутик1
9700-40-2654Прокладка1
1064-10-164-01CППровод высокого напряжения1
11-Винт В.М6-8g×12.58.0196
12-Замок-включатель
ВК 856
ВК 856-Э 1
ВК 856-Т 2
1
13-Предохранитель термобиметаллический ПР31
14-Винт В.М4-6g×20.58.0192
15-Шайба 4Т 65Г 096
16-Гайка М4-7Н.6.0196
1748-10-4Панель щитка управления1
18-Выключатель
4602.3710
4607.3710 2
2
19-Выключатель 11.3704.0001
2050-10-580СПЩиток управления подогревателем1
2150-10-581CППровод6
22-Винт В.М4-6g×10.58.0194
23-Предохранитель ПВ-21
24-Блок защиты БЗ-201
2550-10-318Кронштейн щитка управления1
26-Панель соединительная 16 3723 0001
27-Гайка М6-7Н.6.0196
28-Болт М6-6g×25.58.0194
2950-10-581-01СППровод3
1 Для экспорта.
2 Для тропиков.
