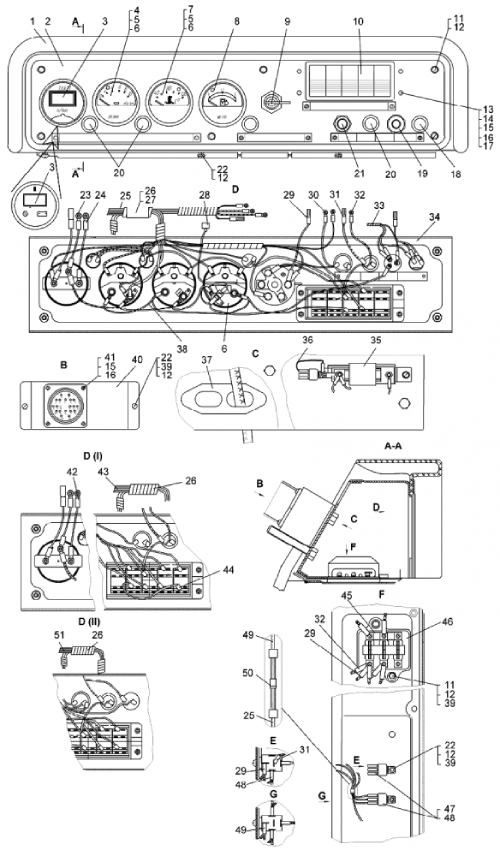

Щиток приборов Т10М


Щиток приборов на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
-64-10-605СП 1
64-10-605-01СП 2
64-10-605-02СП 3
Щиток приборов1
1700-42-2370Приставка1
264-10-527СППанель1
3-Тахометр ТХА 3.1-0,359 РИВП.45 3813 001 1, 4
Тахометр ТХА 3.1-0,431 РИВП.45 3813 001 3, 5
Счетчик моточасов / Вольтметр УК 34.2 РИВП 45 3895.006 2
1
4-Приемник указателя давления 331.38101
5-Лампа А24-25
6-Патрон со штекером ЛВ 211-3714.3295
7-Приемник указателя температуры 36.38071
8-Приемник указателя уровня топлива
34.3806
УБ170М У-ХЛ
УБ170М-Э 6
УБ170М-Т 7
1
9-Замок-включатель
ВК 856
ВК 856 Э 6
ВК 856 Т 7
1
10-Блок
53.3710-03.17
5306.3710-03.17 6
5307.3710-03.17 7
1
11-Винт В.М6-6g×18.58.01910 1
8
12-Шайба 6Т 65Г 0917 1, 15 2, 14 3
13-Винт В.М4-6g×10-58.0164
14700-40-7040Проставка2
15-Гайка М4-7Н.6.0168
16-Шайба 4Т 65Г 068
1731534-1Шайба4
18-Фонарь (зеленый) контрольной лампы
124.3803010 код ОКП 45 7374 7482 1
124.3803010 код ОКП 45 7374 7483 1, 5
124.3803010 код ОКП 45 7374 7484 1, 6
1
700-42-2426-01 2, 3Заглушка1
19-Выключатель 11.3704-01 1, 3;1
700-42-2426 2Заглушка1
20-Фонарь (рубиновый) контрольной лампы
123.3803.010 код ОКП 45 7374 7277
123.3803.010 код ОКП 45 7374 7278 6
123.3803.010 код ОКП 45 7374 7279 7
4
21-Выключатель ВК 322
ВК 322-Э 6
ВК 322-Т 7
1
22-Винт В.М6-6g×12.58.0197
6 3
2364-10-544СППровод 1541
2464-10-524СП 1, 3Провод 9031
2564-10-602СП 1Жгут 33А1
26-Лента 1 ПОЛ-150,05кг
27-Стяжка кабельная АВВ LUSA-SYSTEM 120/24
2850-10-834-01СППровод 2251
2964-10-526СППровод 931
3050-10-652СППровод 501
3164-10-525СППровод 106Б1
3264-10-400СППровод 711
3350-10-575СП 1Жгут 81
3450-10-668СПКорпус1
35-Резистор добавочный
с электротермическим реле 1212.3741 1
1
3664-10-378СППровод 82А4 1, 1
37700-40-7060Фланец1
3864-10-465СППровод 791
39-Гайка М6-7Н.6.01911
4050-10-271Кронштейн1
41-Винт В.М4-6g×16.58.0164
4264-10-522СП 2Провод 601
4364-10-603СП 2Жгут 33Б1
4464-10-523СП 2Провод 371
4524-10-130Шинка1
46-Блок предохранителей
ПР 107
ПР 107-Э 6
ПР 107-Т 7
1
47-Колодка гнездовая 07-6,3-053 1, 1
48-Реле 901.37473 1, 1
4964-10-457СП 1Провод 126В1
5064-10-399СП 1Диод1
5164-10-604СП 3Жгут 231
I – для трактора с электростартерной системой пуска,без кабины
II – для трактора с пусковым двигателем
1 Для трактора с электростартерной системой пуска.
2 Для трактора с электростартерной системой пуска,без кабины.
3 Для трактора с пусковым двигателем.
4 Входит в комплект тахометра ТХА3.1-09.
5 Входит в комплект тахометра ТХА3.1-08.
6 Для экспорта.
7 Для тропиков.
