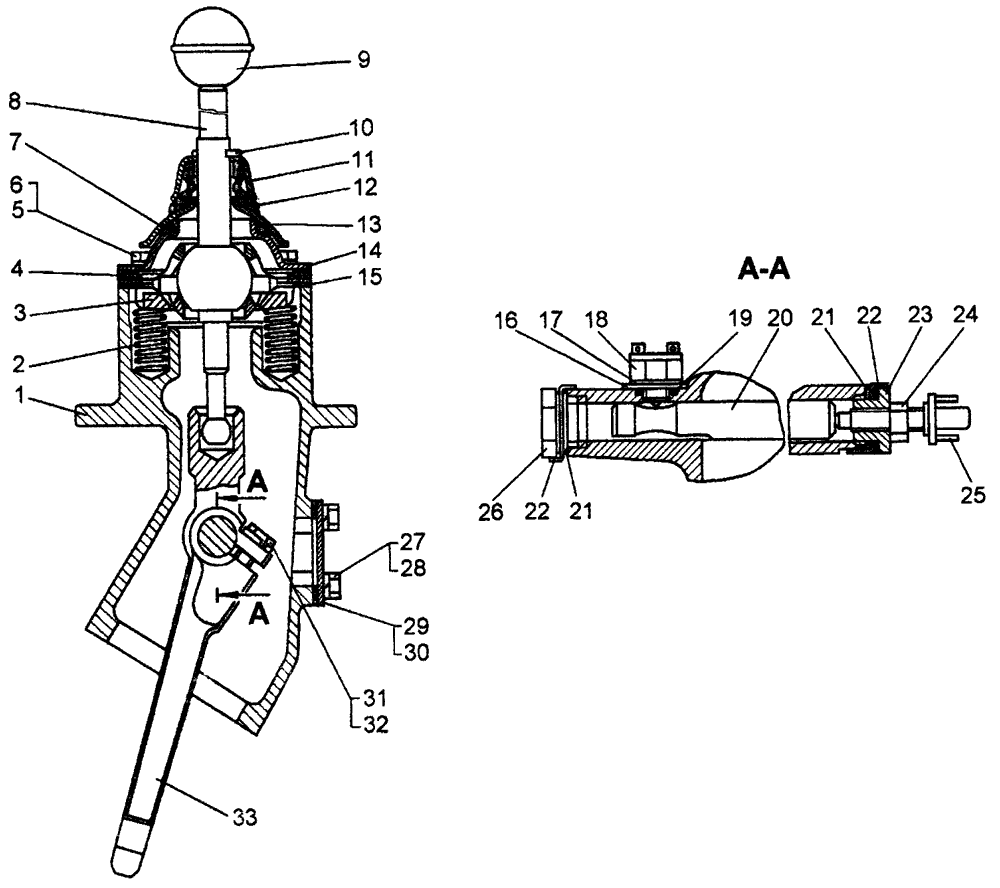

Механизм переключения передач Т10М


Механизм переключения передач на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
-18-12-177СП
18-12-178СП 1
Механизм переключения1
1
118-12-330 1
18-12-391
Проставка1
238325Пружина2
313360Кольцо1
413317Фланец шаровой внутренний2
5-Болт M10-6g×30.58.0194
6-Шайба 10 ОТ 65Г 094
740820
-
Кольцо
Кольцо КО 50×70-2
1
818-12-161СП 1
18-12-162СП
Рычаг (правый)
Рычаг (левый)
1
1
913310СПРукоятка1
10-Шплинт 4×32.0191
1113591Крышка1
1246612Колпачок1
1313319Крышка1
1413318Фланец шаровой наружный1
1540819
40819-1
Прокладка3
1618-12-411 1Пластина стопорная1
1721-12-50 1Прокладка7
18-Выключатель 1
ВК 418 3716 000
ВК 418 3716 000-Т
1
19-Кольцо 014-018-25-2-5 11
2018-12-412 1
18-12-413
Валик (правый)
Валик (левый)
1
1
2140588Прокладка4
2231368Шайба2
23700-37-2319 1Пробка1
24700-30-604 1Гайка1
25-Выключатель ВК 412 11
26700-37-2154Пробка1 1; 2
27-Болт M8-6g×16.88.35.0194
28-Шайба 8Т 65Г 094
2918-12-246Крышка1
30700-40-3072-1Прокладка1
31-Болт М12×1,25-6g×35.109.0192
32700-31-2337Пластина стопорная1
3318-12-410Рычаг1
1 Для механизма переключения диапазонов и направления движения..
