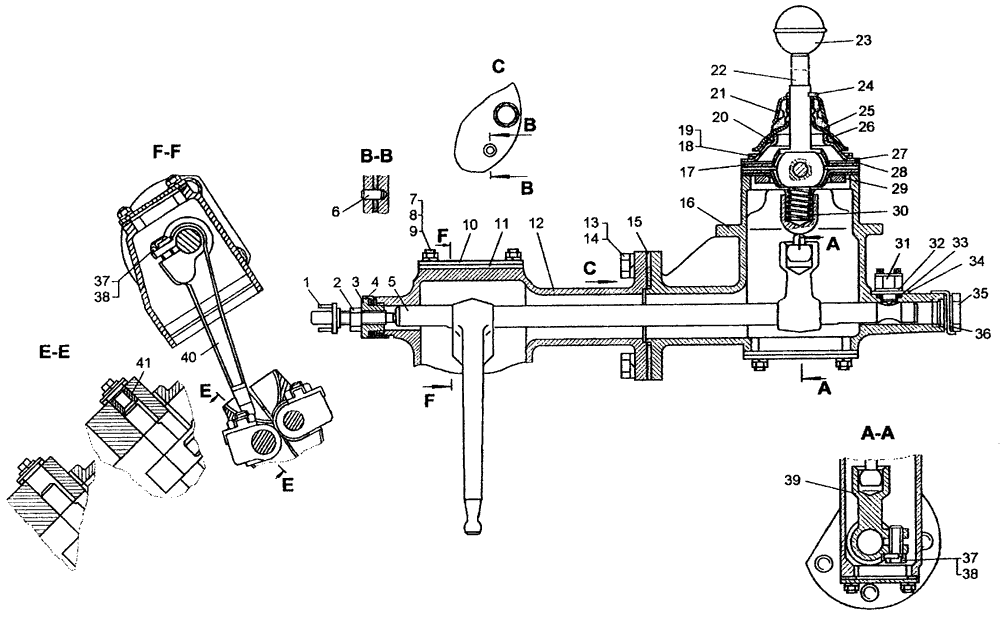

Механизм переключения передач для болотоходного трактора Т10М


Механизм переключения передач для болотоходного трактора Т10М
#Номер запчастиНаименование деталиКол-во в сборке
-20-12-131СП
20-12-132СП 1
Механизм переключения (для болотоходного трактора)1
1
1-Выключатель ВК 412 11
2700-30-604 1Гайка1
3700-37-2319 1Пробка1
431368Шайба2
520-12-79
20-12-92 1
Валик1
632349Штифт1
7-Гайка М8х1-6Н.8.45.0198
8-Шайба 8Т 65Г 098
9-Шпилька М8x 1,25-3р/1-6g x18.66.0168
1018-12-246Крышка2
11700-40-3072-1Прокладка2
1220-12-85
20-12-86
Проставка (правая задняя)
Проставка (левая задняя)
1
1
13700-28-2621Болт4
14-Шайба 16 ОТ 65Г 094
15700-40-3254
700-40-3254-1
Прокладка1
1620-12-80 1
20-12-84
Проставка (правая передняя)
Проставка (левая передняя)
1
1
1713317Фланец шаровой внутренний2
18-Болт M10-6gx30.58.0194
19-Шайба 10 ОТ 65Г 094
2040820;Кольцо
Кольцо КО 50x70-2
1
2113591Крышка1
2218-12-161СП 1
18-12-162СП
Рычаг правый
Рычаг левый
1
1
2313310СПРукоятка1
24-Шплинт 4x32.0191
2546612Колпачок1
2613319Крышка1
2713318Фланец шаровой наружный1
2840819
40819-1
Прокладка3
2913360Кольцо1
3038325Пружина2
31-Выключатель 1
ВК 418 3716 000
ВК 418 3716 000-Т
1
3221-12-50 1Прокладка7
33-Кольцо 014-018-25-2-5 11
3418-12-411 1Пластина стопорная1
35700-37-2154Пробка1 1; 2
3640588Прокладка4
37-Болт М12х1,25-6gx35.109.0194
38700-31-2337Шайба стопорная1
3920-12-91Хвостовик1
4020-12-90Рычаг1
4120-12-87 2Втулка1
1 Для механизма переключения диапазонов и направления движения.
2 Для коробки передач с заблокированной первой передачей.
