Детали гидротрансформатора Т10М Б10М



Поделиться

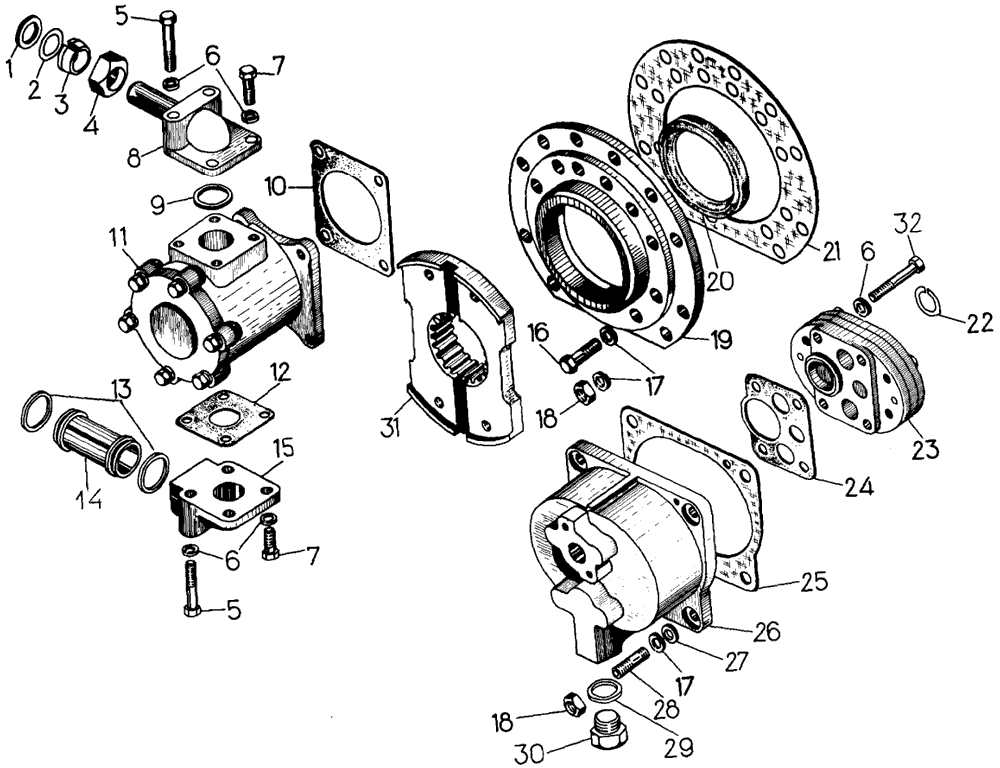

Детали гидротрансформатора на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
1 46856 Кольцо 1
2 64-14-63 Проставка 1
3 261170 Цанга 1
4 261169 Гайка 1
5 - Болт М10-6g×60.58.019 4
6 - Шайба 10 ОТ 65Г 09 35
7 - Болт М10×25.58.019 4
8 64-14-145СП Муфта 1
9 700-40-7573 Кольцо 1
10 700-40-2631 Прокладка 1
11 - Насос НШ 50А-3 «Антей» 1
12 700-40-6989 Прокладка 1
13 - Кольцо 035-043-46-2-5 2
14 64-14-52 Втулка 1
15 64-14-55 Муфта 1
16 - Болт М12×40.58.019 11
17 - Шайба 12 ОТ 65Г 09 35
18 - Гайка М12×1,25-7Н.6.019 24
19 64-14-27 Крышка 1
20 - Манжета 2.1-100×125-4
Манжета DIN 3761 BAUMSLX7 100-125-12 Артикул 521012
1
21 700-40-7189 Прокладка 1
22 700-58-2332 Кольцо В25 1
23 -
50-60-231СП
Насос НМШ-25Б
Насос
1
24 700-40-6199 Прокладка 1
25 700-40-7190 Прокладка 1
26 64-14-21 Корпус 1
27 3135-1 Шайба 17
28 700-29-2476 Шпилька 20
29 - Кольцо 27×35 1
30 700-37-2154 Пробка 2
31 64-14-13 Полумуфта 1
32 - Болт М10×75.58.019 4
