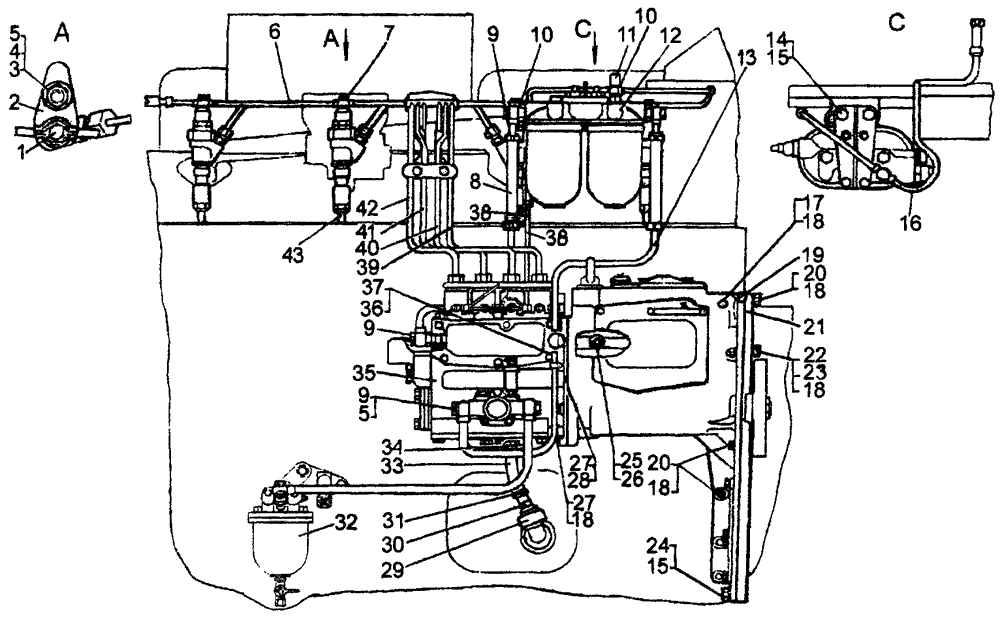

Установка топливной аппаратуры Т10М


Установка топливной аппаратуры на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
167143Штуцер4
214-69-42Рычаг1
3700-30-2414Гайка4
414-69-46Шайба4
529466-01Шпилька4
651-69-111СПТрубка1
740938Кольцо8
851-41-148СПТопливопровод1
9700-41-2716Болт поворотного угольника3
1051-06-8Кольцо8
1151-70-136СПКлапан1
1251-70-153СПТопливный фильтр тонкой очистки1
1351-41-147СПТопливопровод1
14-Болт М12х25.58.0192
15-Шайба 12 ОТ 65Г 093
1651-41-141СПТрубка1
17-Болт М10-6дх170.58.0191
18-Шайба ЮОТ65Г0919
1906577Прокладка3
20-Болт М10х30.58.01911
2146170
700-40-20011
Прокладка1
22-Болт М10x40.58.0191
23-Гайка М10.6.0191
2428579
-
Болт
Болт M12-6gx40.58.019
1
1
2506322Ось1
26-Шплинт 2x122
273084Гайка7
28353-07-1Шайба1
29700-41-3565Гайка1
3051-41-152СПТрубка1
31-Хомут червячный SGT 20-32/91
3251-70-148СПФильтр топливный (грубой очистки)1
33700-40-20010Рукав1
3451-41-139СПТрубка1
3551-157СП 1
51-157-01СП 2
Насос топливный с регулятором1
36700-40-2654Прокладка1
37700-41-3598Хомут1
3851-69-133СПТрубка1
3951-69-128СПТопливопровод высокого давления1
4051-69-129СПТопливопровод высокого давления1
4151-69-130СПТопливопровод высокого давления1
4251-69-131СПТопливопровод высокого давления1
4314-69-117-1СПФорсунка4
1 Для двигателя мощностью 180 л.с.
2 Для двигателя мощностью 140 л.с.
