Установка передних трубопроводов Т10М Б10М

Поделиться

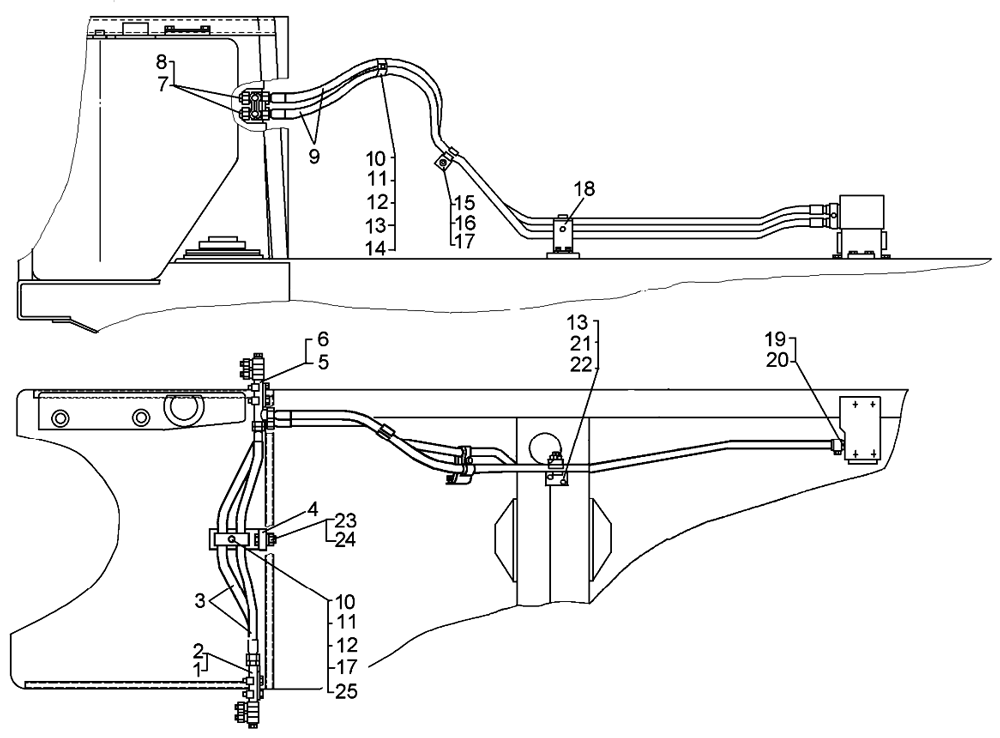

Установка передних трубопроводов на Т10М
# Номер запчасти Наименование детали Кол-во в сборке
64-26-35СП
64-26-35-01СП 1
Установка передних трубопроводов 1
1 64-26-266СП Труба 1
2 64-26-266-01СП Труба 1
3 50-26-485-04СП
50-26-485-05СП
Рукав 16 2
4 50-26-122СП Кронштейн 1
5 64-26-265СП Труба 1
6 64-26-265-04СП Труба 1
7 700-41-3565 Гайка накидная 4
8 700-41-3571 Заглушка сферическая 4
9 50-26-486-20СП
50-26-486-21СП 2
50-26-486-22СП 1
50-26-486-23СП 1, 2
Рукав 20 2
10 50-60-230 Прижим 13
11 41832 Втулка 3
12 - Гайка М12-7Н.6.019 3, 7 1
13 Шайба 12 ОТ 65Г 09 7
14 - Болт M12-6g×45.58.019 2, 1 1
15 64-26-300СП Кронштейн 1
16 - Болт M10-6g×25.58.019 2
17 - Шайба 10 ОТ 65Г09 3
18 50-26-284 Планка 1
19 700-41-3813 Штуцер 2
20 46764 Кольцо 2
21 50-26-212СП Кронштейн 1
22 - Болт M12-6g×25.58.019 2
23 3197 Шайба 1, 2 1
24 - Гайка М10-7Н.6.019 2
25 - Болт M10-6g×45.58.019 1
1 Для тракторов с гидромеханической трансмиссией.
2 Для тропиков
...

...
