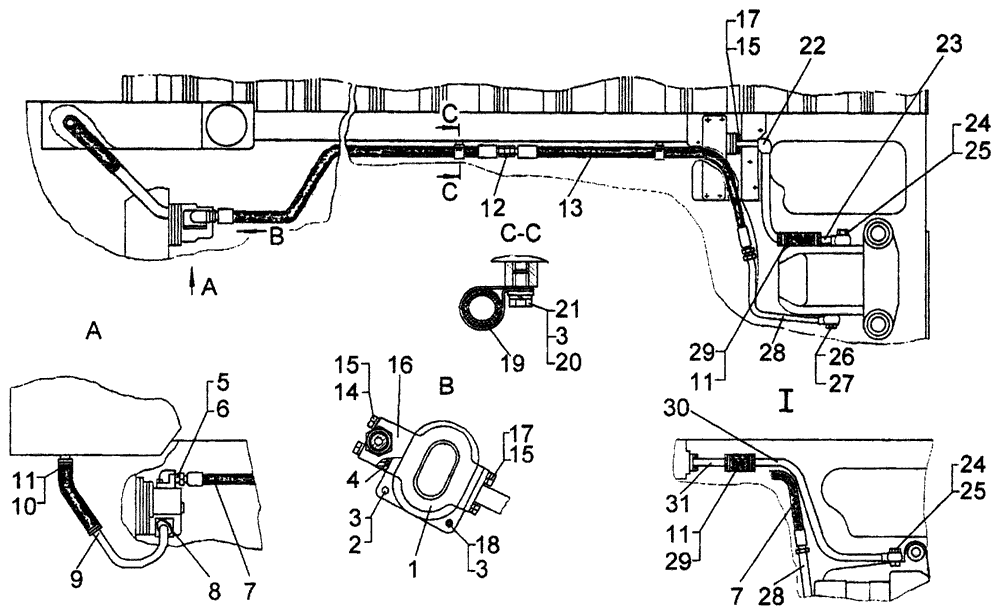

Гидравлическая система управления для тракторов Т10М с гидромеханической трансмиссией
# Номер запчасти Наименование детали Кол-во в сборке
- 64-56-14СП
64-56-14-01СП 1
Гидравлическая система управления трактором
(для тракторов с гидромеханической трансмиссией)
1
1 - Насос НШ 32М-3Л Мастер 1
2 - Болт М10-6g×45.58.019 1
2 - Шайба 10 ОТ 65Г 09 6
4 - Кольцо 039-045-36-2-5 1
5 700-41-3413 Штуцер 1
6 700-40-2135 Кольцо 1
7 50-26-485-06СП
50-26-485-07СП 2
Рукав 16 2
8 700-40-7790 Прокладка 1
9 64-56-149СП Труба 1
10 700-46-2234 Рукав 1
11 700-41-2224СП
-
Хомут
Хомут червячный 32-50/12 W2 2 (Германия)
4
12 700-41-3567 Штуцер проходной 1
13 50-26-485-08СП
50-26-485-09СП 2
50-26-485-10СП 1
50-26-485-11СП 1, 2
Рукав 16 1
14 700-28-2176 Болт 2
15 - Шайба 8Т 65Г 09 8
16 21-56-44 Муфта угловая 1
17 - Болт M8-6g×25.88.35.019 6
18 - Гайка М10-7Н.6.019 3
19 261115 Хомут 2
20 3197 Шайба 2
21 - Болт M10-6g×20.58.019 2
22 64-56-133СП
64-56-112СП 1
Труба 1
23 64-56-132СП Труба 1
24 700-41-2575 Штуцер 1
25 261164 Кольцо 4
26 700-41-3306 Болт полый 1
27 40910 Кольцо 4
28 64-26-131СП Труба 1
29 700-40-5967 Рукав 1
30 50-56-139СП 1 Труба 1
31 48-56-110СП 1 Труба 1
I - Для болотоходного трактора.
1 Для болотоходного трактора.
2 Для тропиков, экспорта
...

...
