Бортовые фрикционы Т10М Б10М



Поделиться

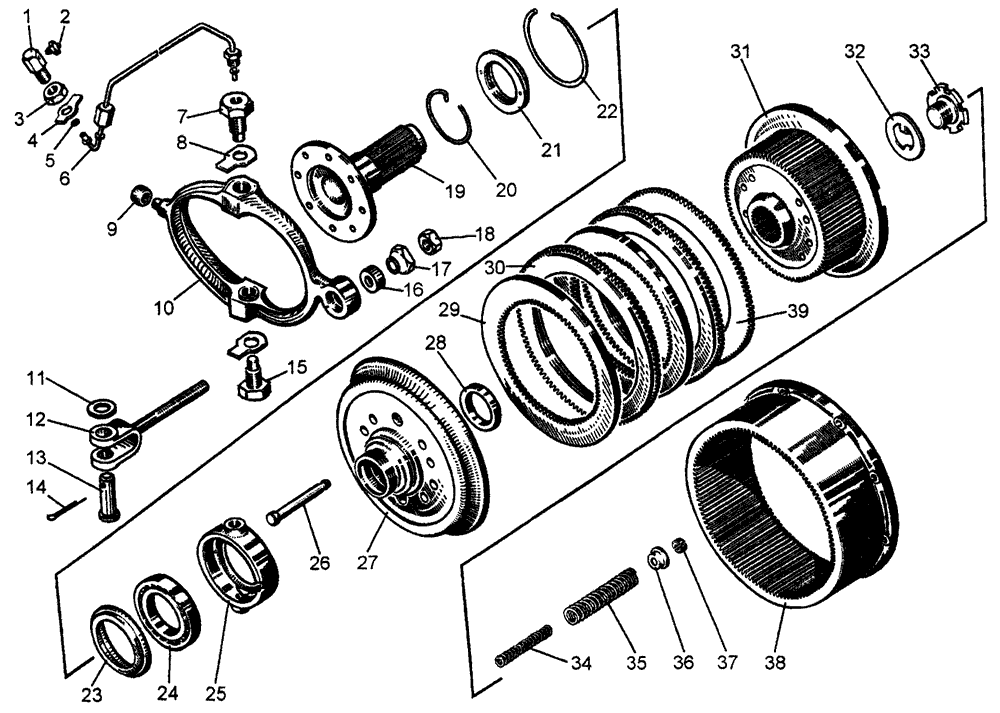

Бортовые фрикционы на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
-24-16-101-01СПФрикцион бортовой (правый)1
-24-16-102-01СПФрикцион бортовой (левый)1
1700-41-2702Штуцер2
2-Масленка 1.3.Ц62
3-Гайка М20×1,5-7Н.6.0192
431543Шайба2
546524Кольцо4
616348СПТрубка2
716350Палец1
831317Шайба2
916133Наконечник1
1016202Рычаг1
113193-1 1Шайба2
1217375 1Вилка2
13700-47-2091 1Палец2
14-Шплинт 4×32 12
1516136Палец1
1616134Седло1
1717377 1Гайка шаровая2
1830246 1Гайка2
1924-16-4 2Полуось1
20700-58-2004 3Кольцо1
2128-16-13 3Гайка1
22700-58-2003 3Кольцо1
2328-16-12 3Отражатель1
24-Подшипник 3
46120
120
1
2528-16-11 3Корпус подшипника1
2616127 2Палец8
2728-16-10 3Тарелка1
2828-16-14 2Кольцо1
2916121 2Диск13
3050-16-111СП 2Диск13
3124-16-5 2Барабан внутренний1
32700-31-2352 2Пластина1
3328-19-37-1 2Пробка1
3438318 2Пружина внутренняя8
3538360 2Пружина наружная8
3616177 2Тарелка8
3716178 2Сухарь16
3828-16-15 2Барабан наружный1
3950-16-7-02 2Диск1
1 Для трактора с гидромеханической трансмиссией.
2 Входит в 50-16-110СП Фрикцион бортовой.
3 Входит в 50-16-106СП Тарелка нажимная.

...

...
