Механизмы натяжения и сдавания Т10М Б10М



Поделиться

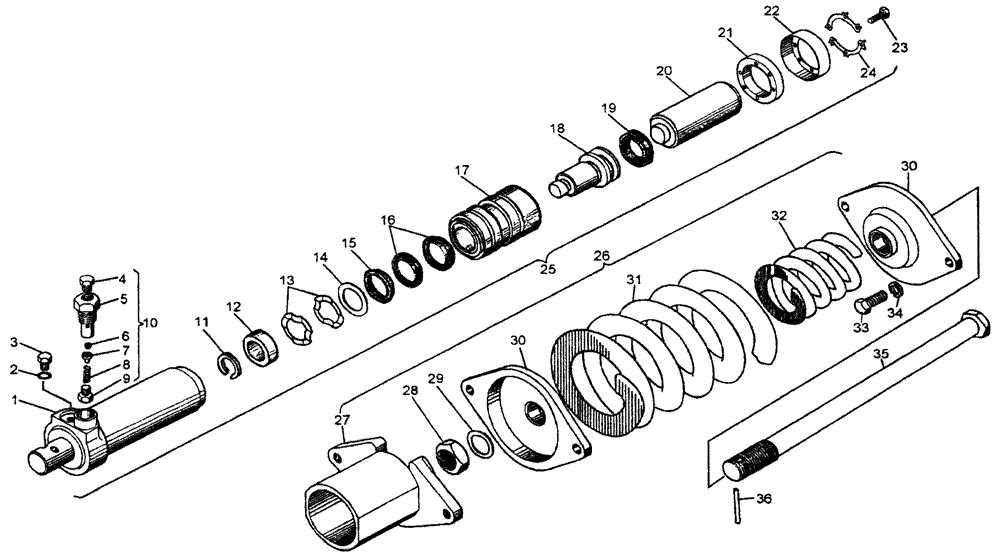

Механизмы натяжения и сдавания на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
150-21-136СПЦилиндр1
2-Кольцо 014-018-25-2-21
3700-37-2236Пробка1
450-21-166Заглушка1
550-21-164Корпус1
6-Шарик Б 5-2001
750-21-165Толкатель1
8700-38-2591Пружина1
950-21-216Заглушка1
1050-21-177СПКлапан1
11700-58-2649Кольцо1
1250-21-245Проставка1
13700-58-2273Кольцо пружинное4
1424-21-95Прокладка1
15-Кольцо КО 50×70-21
16-Кольцо М50×70-24
1750-21-402Втулка1
1850-21-419Поршень1
19700-40-9035Кольцо1
2050-21-404Толкатель1
2135-21-40-01Сальник1
2235-21-38Крышка сальника1
23-Болт M8-6g×35.88.35.0196
24700-31-2558Шайба отгибная2
2550-21-420СПМеханизм натяжения1
2620-21-132СПМеханизм сдавания1
2724-21-150СП 1Фланец1
28700-30-2275Гайка1
2924-21-163Прокладка1
3050-21-285Фланец2
3138391Пружина1
32700-38-2153Пружина1
33-Болт М20×50.88.35.019 12
34-Шайба 20 ОТ 65Г 09 12
3550-21-55Стержень1
3635-21-37Шплинт1
1 Входит в 50-21-392-01СП, 50-21-393-01СП, 50-21-400-03СП, 50-21-401-03СП, 48-21-156СП, 48-21-157СП, 48-21-156-02СП, 48-21-157-02СП. Тележки.
...

...
