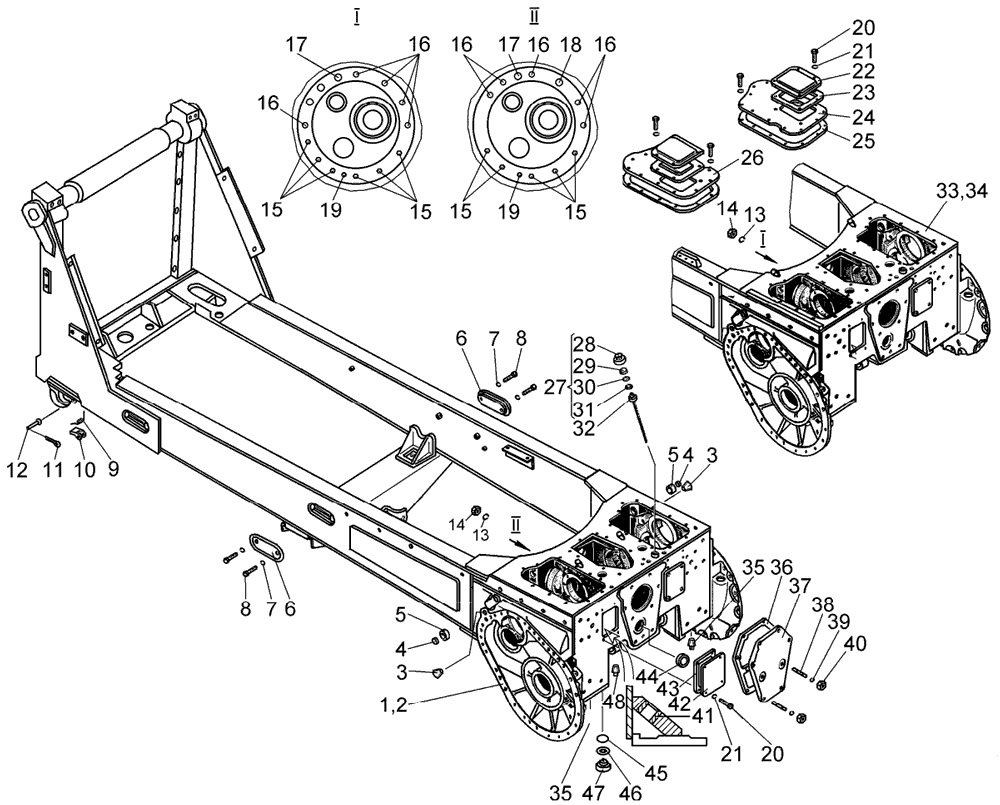

Рама трактора Т10М


Рама трактора на Т10М
#Номер запчастиНаименование деталиКол-во в сборке
164-11-23СП 1
64-11-23-04СП 2
Рама1
267-11-4СП 3
67-11-4-04СП 4
Рама1
315224-01Пробка4
4052Пробка2
550-11-20Втулка4
650-11-35Крышка2
7-Шайба 8Т 65Г 094
8-Болт М8х25.88.35.0194
9700-38-2864Пружина2
1028-11-4Замок2
11-Шплинт 2,5x25.0192
12700-47-2132Ось2
13-Шайба 16 ОТ 65Г 0912
1422113-1Гайка12
1529342Шпилька6 I; 5 II
1629408Шпилька5 I; 6 II
17700-32-2207Штифт1
1829400Шпилька1
19700-40-9573Кольцо1
20-
Болт М10x25.58.01952
21-Шайба 10 ОТ 65Г 0952
2250-11-114Крышка2
23700-40-8487Прокладка2
2450-11-147СПКрышка (правая)1
25700-40-3548Прокладка2
2650-11-148СПКрышка (левая)1
2724-16-104СПКрышка1
2818-16-7Крышка1
29-
Набивка (волос обработанный)1
3018-16-8Пластина1
3117467Кольцо1
3250-19-136СПЛинейка1
3364-11-23-01СП 5
64-11-23-09СП 6
Рама1
3467-11-4-01СП 7
67-11-4-05СП 8
Рама1
3537104-1Пробка2
36700-40-2009Прокладка1
3715-11-15Крышка1
3829343Шпилька8
39-Шайба 20 ОТ 65Г 098
40700-30-2415Гайка8
4111139Втулка2
4211151Крышка2
4340924Прокладка2
4415-11-16Заглушка1
4546588Кольцо1
4640927СПКольцо1
4701483СППробка1
I - Для трактора с гидромеханической трансмиссией.
II - Для трактора с механической трансмиссией.
1 Для трактора с механической трансмиссией, с ROPS, с «обратным потоком».
2 Для трактора с механической трансмиссией.
3 Для болотоходного трактора с механической трансмиссией, с «обратным потоком».
4 Для болотоходного трактора с механической трансмиссией.
5 Для трактора с гидромеханической трансмиссией, с ROPS дизелем с «обратным потоком».
6 Для трактора с гидромеханической трансмиссией, с ROPS.
7 Для болотоходного трактора с гидромеханической трансмиссией, с «обратным потоком».
8 Для болотоходного трактора с гидромеханической трансмиссией.
