Установка защиты трансмиссии Т10М Б10М



Поделиться

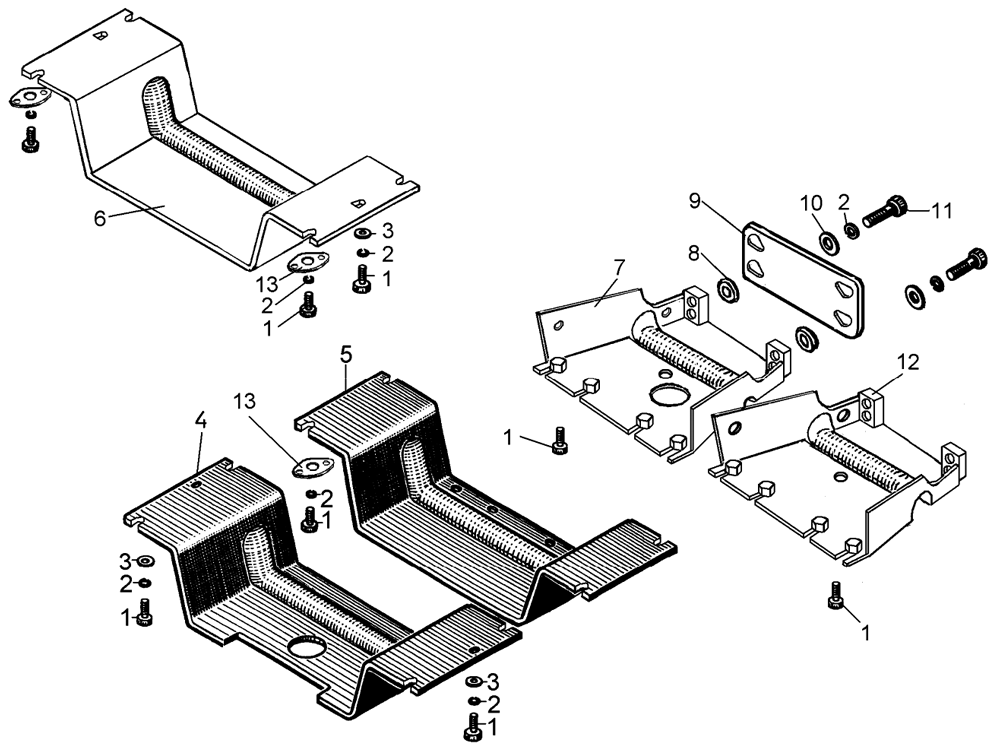

Установка защиты трансмиссии на Т10М
# Номер запчасти Наименование детали Кол-во в сборке
64-51-22СП 1
64-51-22-01СП 2
67-51-3СП 3
67-51-3-01СП 4
Установка защиты трансмиссии
1 700-28-2622 Болт 12 1, 2, 16 3, 4
2 - Шайба 16 ОТ 65Г 09 14 1, 2, 18 3, 4
3 700-31-2586 Шайба 10 1, 2, 12 3, 4
4 64-51-1 Кожух 1
5 64-51-2 Кожух 1
6 64-51-4 3, 4 Кожух 1
7 64-51-170-01СП 2, 3 Кожух 1
8 700-31-2308 Шайба 2
9 64-51-8 Крышка 1
10 31477-01 Шайба 2
11 - Болт M16-8g×75.58.019 2
12 64-51-170СП 1, 4 Кожух 1
13 64-51-241 Фланец 2
1 Для трактора с гидромеханической трансмиссией.
2 Для трактора с механической трансмиссией.
3 Для болотоходного трактора с механической трансмиссией.
4 Для болотоходного трактора с гидромеханической трансмиссией.
...

...
