Установка щитков Т10М Б10М



Поделиться

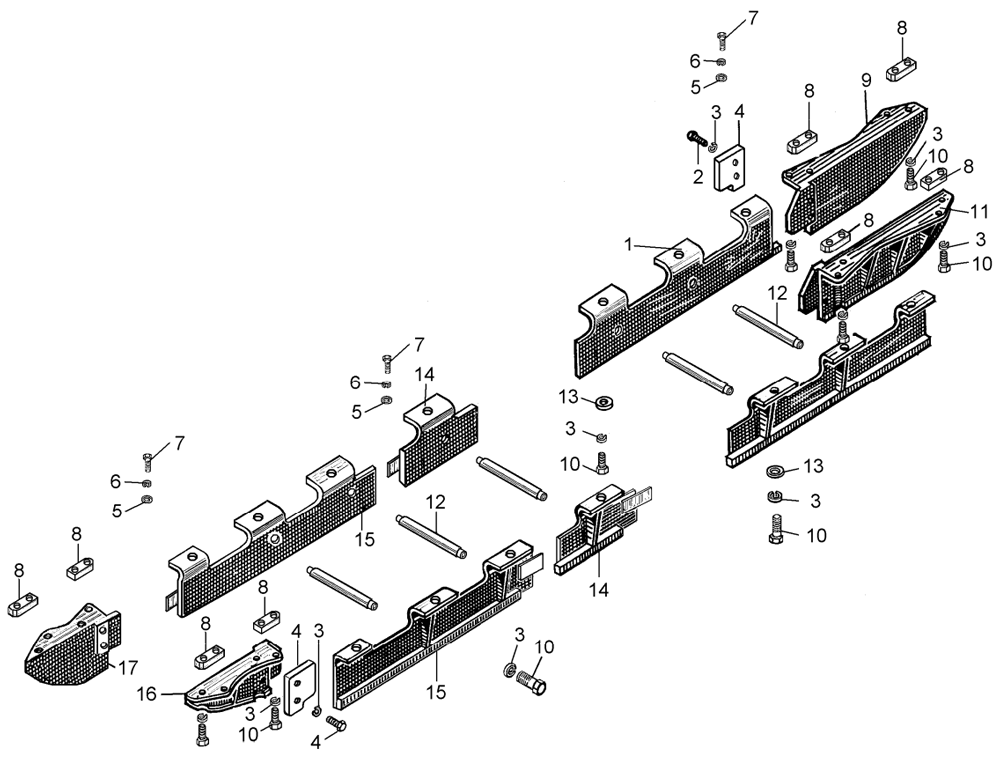

Установка щитков на Т10М
# Номер запчасти Наименование детали Кол-во в сборке
- 24-64-3СП 1
50-64-3СП
Установка щитков 1
- 24-64-107СП 1
50-64-126СП
Щитки (для правой тележки) 1
- 24-64-108СП 1
50-64-125СП
Щитки (для левой тележки) 1
1 50-64-107СП Щиток 2
2 - Болт М16×1,5-6g×40.58.019 14 1, 18
3 - Шайба 16 ОТ 65Г 09 38 1, 42
4 24-64-21 Накладка 3
5 - Болт М10×20.58.019 2
6 - Шайба 10 ОТ 65Г 09 2
7 3197 Шайба 2
8 24-64-6 Планка 6
9 24-64-23 Щиток 1
10 - Болт М16×1,5-6g×70.58.019 24 1, 26
11 24-64-22 Щиток 1
12 50-64-2 Распорка 4 1, 5
13 31477 Шайба 12 1, 14
14 50-64-127СП 2 Щиток 2
15 50-64-106СП Щиток 2
16 24-64-24 Щиток (для правой тележки) 1
17 24-64-25 Щиток (для левой тележки) 1
1 Для трактора с пятикатковыми тележками.
2 Не входит в 24-64-3СП.
...

...
