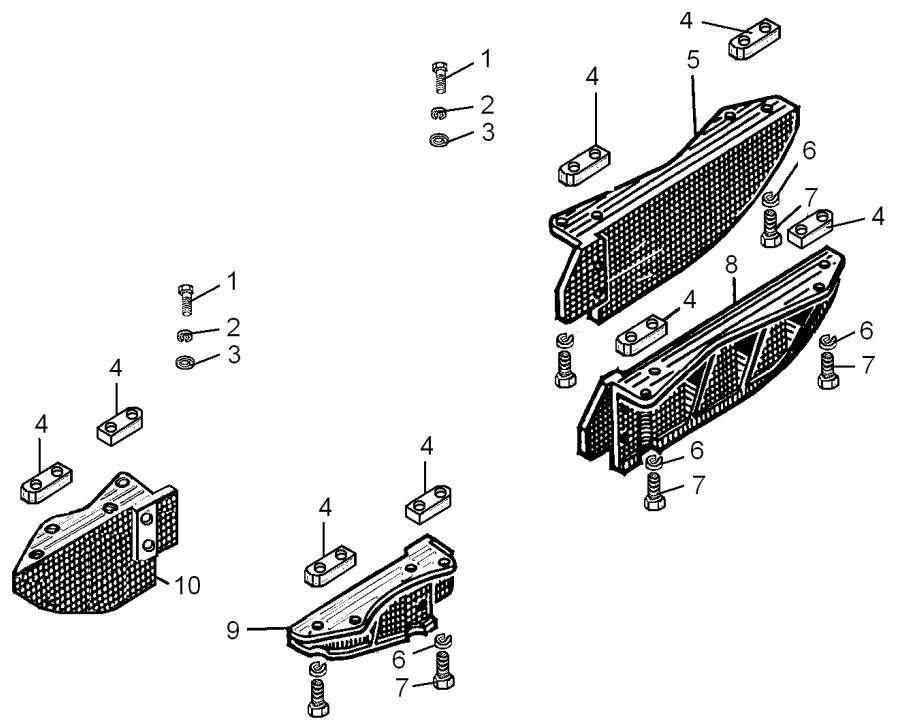

Установка щитков от схода гусениц на Т10М
# Номер запчасти Наименование детали Кол-во в сборке
- 50-64-10-01СП Установка щитков от схода гусениц 1
1 - Болт М10×20.58.019 2
2 - Шайба 10 ОТ 65Г 09 2
3 3197 Шайба 2
4 24-64-6 Планка 12
5 24-64-23 Щиток 2
6 - Шайба 16 ОТ 65Г 09 4
7 - Болт М16х 1,5-6g×0.58.019 24
8 24-64-22 Щиток 2
9 24-64-24 Щиток (для правой тележки) 1
10 24-64-25 Щиток (для левой тележки) 1
