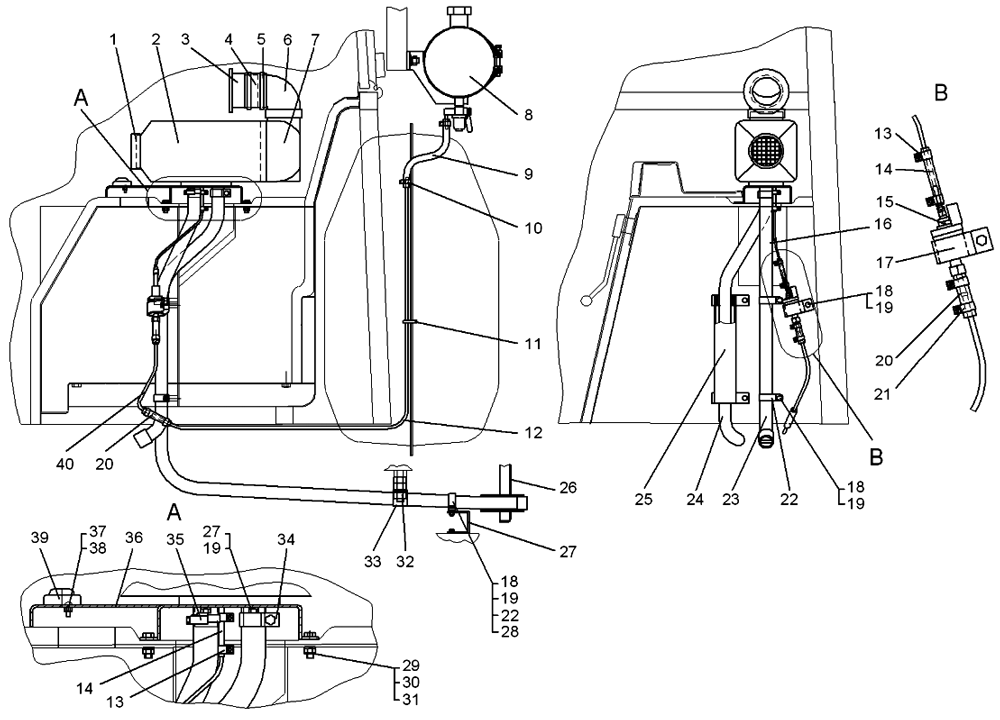

Установка отопителя AIRTRONIC D4 для трактора Т10М с гидромеханической трансмиссией
# Номер запчасти Наименование детали Кол-во в сборке
700-07-1012СП Установка отопителя «AIRTRONICD4»
(для трактора с гидромеханической трансмиссией)
1
1 25 1552 05 01 00 1 Решетка ∅75 1
2 25 2114 05 00 00 Отопитель «AIRTRONIC D4» 1
3 330 31 311 1 Дифузор ∅75 1
4 - Рукав гибкий ∅75 (L=50мм) 1 1
5 - Хомут червячный SGT 70-90/9 1 2
6 25 1482 89 00 05 1 Угольник 90° ∅75 1
7 22 1000 01 00 22 1 Кожух 90° ∅75 1
8 700-07-18СП Установка топливного бачка 1
9 700-07-318 Рукав 1
10 - Хомут Gemi 14 1 2
11 - Хомут пластмассовый 1 1
12 700-07-317 Трубка 1
13 - Хомут Gemi 9 1 4
14 -
Топливный шланг 3,5Х3 dBH="1,5 мм (L=70mm) 1 2
15 22 4518 01 24V 1 Дозировочный насос 1
16 -
Топливная трубка d=1,5 мм (L=300mm) 1 1
17 22 1000 50 04 00 1 Хомут ЕРОМ 5 DE 1
18 - Болт M6-6g×16.88.35.019 6
19 - Шайба 6Т 65Г 09 10
20 -
Топливный шланг 3,5x3 d=5мм (L=70mm) 1 2
21 - Хомут Gemi 11 1 4
22 - Хомут RS 1-28 1 3
23 -
Патрубок сгорания воздуха с наконечником (L=630мм) 1 1
24 -
Г азоотводящая трубка с наконечником (L=1450мм) 1 1
25 700-07-271СП Короб 1
26 700-07-272СП Щиток 1
27 700-07-341 Кронштейн 1
28 - Гайка М6-7Н.6.019 5
29 -
Гайка М8-7Н.6.019 4
30 -
Шайба 8Т 65Г 09 4
31 31386 Шайба 4
32 -
Гайка М16-7Н.6.019 3
33 700-41-3022 Хомут 1
34 - Хомут STABIL 26-28 1 1
35 - Хомут червячный SGT 20-32/9 1 1
36 700-07-259СП Кронштейн 1
37 -
Винт В.М3-6g×16.58.016 1
38 -
Гайка МЗ-6Н.6.016 1
39 22 1000 32 07 00 1 Мини-регулятор «AIRTRONIC D4» 12V/24V 1
40 -
Топливная трубка 6х2 d=2 мм (L=370mm) 1 2
1 Из комплекта отопителя «AIRTRONIC D4».
...

...
