Установка отопителя и воздуховодов Т10М Б10М



Поделиться

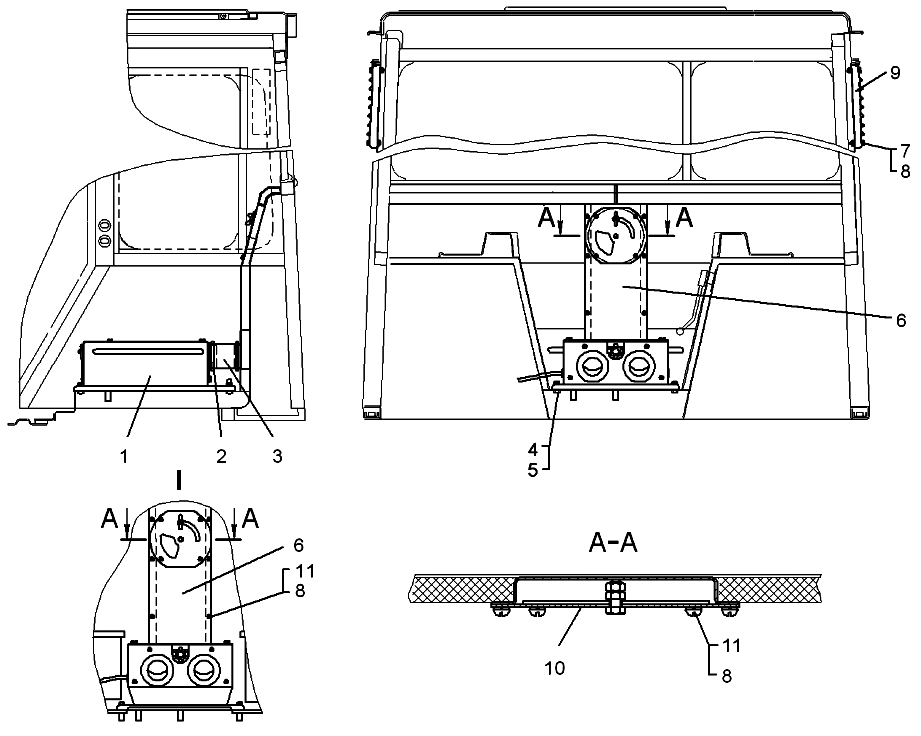

Установка отопителя и воздуховодов на Т10М
# Номер запчасти Наименование детали Кол-во в сборке
64-47-172СП 1
64-47-159СП 2
Установка отопителя и воздуховодов
Установка воздуховодов
1
1
1 64-47-173СП 1 Установка отопителя «ZENITH 8000» 1
2 Хомут червячный SGT 70-90/9 1 2
3 VINI DN-80 1 Рукав гибкий ∅80 ( L=130 мм) 1
4 Болт M10-6g×30.58.019 1 6
5 Шайба 10 ОТ 65Г 09 1 6
6 64-47-170СП 1, 2 Крышка 1
7 Винт В.М8-6g×35.58.019 1, 2 8
8 Шайба 8Т 65Г 09 1, 2 20
9 64-47-138СП 1, 2 Пакет фильтрующий 2
10 64-47-162Сп 1, 2 Заслонка 1
11 Винт В.М8-6g×22.58.019 12
I - Для трактора с механической трансмиссией.
1 Для трактора с гидромеханической трансмиссией.
2 Для трактора с механической трансмиссией.
