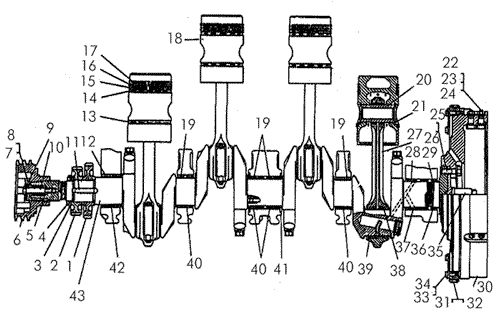

Кривошипно-шатунный механизм дизеля Т-170 ЧТЗ
| Поз. | Наименование | Артикул | Кол-во в сборке |
| Комплект поршневых колец | 51-03-130СП | 1 | |
| К-т поршневых колец 51-03-115сп диам. 145мм | 1 | ||
| К-т поршневых колец 51-03-122сп диам. 150мм | 1 | ||
| Кривошипно-шатунный механизм дизеля с пусковым двигателем | 51-03-1-01СП | 1 | |
| Кривошипно-шатунный механизм дизеля с электростартерным пуском дизеля | 51-03-6-01СП | 4 | |
| Маховик | 59-03-117СП | 1 | |
| Маховик в сборе 16-03-111СП | 1 | ||
| 1 | Колесо зубчатое 16-03-37 | 1 | |
| 2 | Колесо зубчатое 16-03-20 | 1 | |
| 3 | Шайба | 16-03-49 | 1 |
| 4 | Гайка | 03323 | 1 |
| 5 | Шпонка | 34107 | 1 |
| 6 | Шкив коленчатого вала 14-03-12 | 1 | |
| 7 | Болт | 03709 | 1 |
| 7 | Болт | 03709 | 1 |
| 8 | Стопор | 51-03-15 | 1 |
| 9 | Пластина замковая 31337 | 1 | |
| 10 | Болт 03331 | 1 | |
| 11 | Шпонка | 34106 | 1 |
| 12 | Вкладыш коренного подшипника | А23.01-103.032-01 | 4 |
| 13 | Кольцо маслосъемное | 51-03-57 | 4 |
| 13 | Кольцо маслосъемное | А27.17.82.072 | 4 |
| 14 | Кольцо маслосемное | 51-03-128СП | 4 |
| 14 | Кольцо маслосъемное | А27.17.83.000 | 4 |
| 15 | Кольцо компрессионное | А27.07.01.064 | 4 |
| 15 | Кольцо компрессионное | 51-03-55 | 4 |
| 16 | Кольцо компрессионное | 51-03-54 | 4 |
| 16 | Кольцо компрессионное | А27.07.02.069 | 4 |
| 17 | Кольцо компрессионное | А27.07.02.162 | 4 |
| 17 | Кольцо компрессионное | 51-03-53 | 4 |
| 18 | Поршень 51-03-40 | 4 | |
| 18 | Поршень 51-03-23 | 4 | |
| 19 | Вкладыш коренного подшипника | А23.01-103.034-01 | 4 |
| 20 | Палец поршневой 16-03-50-01 | 4 | |
| 21 | Замок 03306 | 8 | |
| 22 | Сухарик 16-03-13 | 16 | |
| 23 | Гайка | 3011 | 6 |
| 24 | Пластина замковая | 16-03-12 | 3 |
| 25 | Болт 28504 | 6 | |
| 26 | Пластина замковая 31335 | 3 | |
| 27 | Шатун 51-03-112СП | 4 | |
| 28 | Вкладыш коренного подшипника | А23.01-103.036-01 | 1 |
| 29 | Вкладыш коренного подшипника | А23.01-103.038-01 | 1 |
| 30 | Маховик | 16-03-30 | 1 |
| 31 | Венец маховика | 59-03-21 | 1 |
| 32 | Венец маховика 03618-1 | 1 | |
| 33 | Болт 28452 | 10 | |
| 34 | Пластина замковая | 31334 | 5 |
| 35 | Цапфа 16-03-17 | 1 | |
| 36 | Вкладыш коренного подшипника | А23.01-103.039-01 | 1 |
| 37 | Вкладыш коренного подшипника | А23.01-103.037-01 | 1 |
| 38 | Вкладыш шатунного подшипника | А23.01-100.009-01 | 4 |
| 39 | Вкладыш шатунного подшипника | А23.01-100.010-01 | 4 |
| 40 | Вкладыш коренного подшипника | А23.01-103.035-01 | 4 |
| 41 | Полукольцо упорное | А23.01-13701-А | 4 |
| 42 | Вкладыш коренного подшипника | А23.01-103.033-01 | 1 |
| 43 | Вал коленчатый 16-03-112СП | 1 | |
Используемые в Кривошипно-шатунный механизм дизеля запасные части:
-
Группа поршневая ГППКК 145мм
70 кг, 1 к-т, Цена: 21922 руб. -
Группа поршневая ГППКК 150мм
78 кг, 1 к-т, Цена: 26590 руб. -
Шайба маслосбрасывающая 16-03-38
0,47 кг, 1 шт., Цена: 155 руб. -
Шатун 16-03-114сп
9 кг, 4 шт., Цена: 1959 руб.
