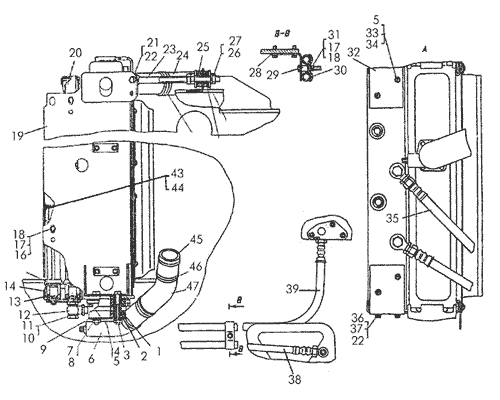

Установка радиатора Т-170
Поз.НаименованиеАртикулКол-во в сборкеВходит в сборку
0Рукав 1650-26-485-09СП1-
0Рукав 1650-26-485-11СП1-
0Установка радиаторов50-309-01СП1-
0Хомут червячный фирмы «Норма»SGT70-90/94-
0Хомут червячный фирмы «Норма»SGT50-70/92-
0БолтМ12Х25.58.0194-
1Амортизатор 700-40-49234-
2Втулка24-08-1694-
3Накладка24-08-189СП2-
4БолтМ8Х30.88.35.0194-
5Шайба8Т65Г098-
6Кран 24-08-177СП1-
7Шайба 16ОТ65Г094-
8Гайка 30134-
9Накладка24-08-1682-
10Кольцо 409104-
11Болт полый700-41-33062-
12Угольник 50-56-109СП2-
13Амортизатор700-40-8119-014-
14Днище50-08-159СП1-
15Радиатор масляный 50-09-151-01СП1-
16БолтМ10Х20.58.0194-
17Шайба10ОТ65Г097-
18Шайба313065-
19Радиатор в сборе с рамой50-08-156-01СП1-
20Радиатор масляный 50-09-151СП1-
21ГайкаМ12Х6.0192-
22Шайба12ОТ65Г096-
23Раскос50-08-130СП2-
24Рукав 700-46-20411-
25Втулка24-08-1572-
26Гайка М18Х1,5-6.0196-
27Шайба18ОТ65Г092-
28Кронштейн50-09-138СП1-
29Втулка50-26-1151-
30Прижим 50-60-2301-
31ГайкаМ10Х6.0191-
32Опора50-08-1082-
33ГайкаМ8Х6.0194-
34Шайба313864-
35Фланец51-09-2511-
36Прокладка 700-40-56501-
37Шайба31354-
38Рукав 1650-26-485-08СП1-
39Рукав 1650-26-485-10СП1-
40Тарелка24-08-1544-
41Втулка 700-40-44284-
42Хомут37-26-139СП2-
43Крышка 50-08-135СП2-
44Уплотнение700-40-8118-012-
45Рукав 700-40-35032-
46Хомут или хомут червячный SGT 70-90/9 фирмы «Норма», ФРГ700-41-2222СП4-
47Патрубок 50-08-521-
...

...
