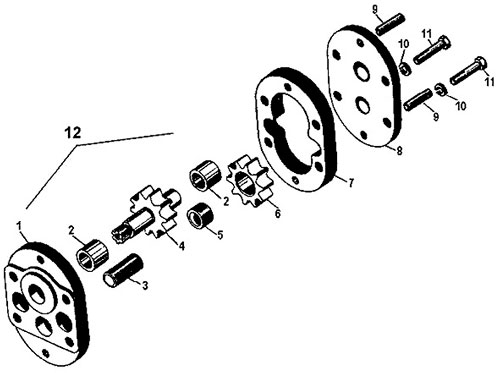

Насос шестеренный НМШ25 подетально
Поз. Номер по каталогу Наименование детали
0 НМШ25-02-00 Крышка верхняя
0 НМШ25-01-00 Крышка нижняя
0 НМШ50-03-00 Шестерня ведомая
1 НМШ25-01-01 Крышка нижняя
2 НМШ50-02-02 Втулка
3 НМШ25-04-01 Ось
4 НМШ50-00-02 Шестерня ведущая
5 НМШ50-03-02 Втулка
6 НМШ50-03-01 Шестерня ведомая
7 НМШ25-00-01 Корпус
8 НМШ25-02-01 Крышка верхняя
9 10m6х40 Штифт
10 10 65Г 05 Шайба
11 М10-6gх45.58.05 Болт
12Насос НМШ25
