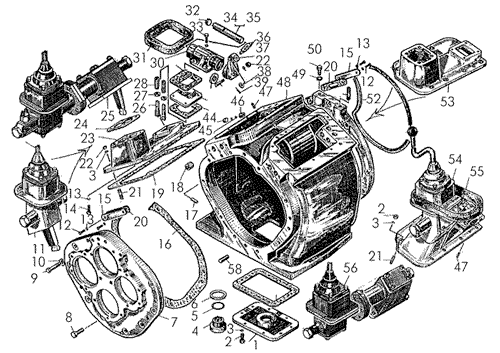

Корпус коробки передач с механизмами переключения, крышками и деталями крепления Т-170 Б-170



Поделиться
Корпус коробки передач с механизмами переключения, крышками и деталями крепления Т-170
Поз.НаименованиеАртикулКол-во в сборке
0Втулка 50-12-240СП1
0Коробка передач 20-12-9СП1
0Корпус18-12-156СП1
0Корпус15-12-129СП2
0Прокладка700-40-5091-12
0Прокладка700-40-2173-110
0Рычаг правого механизма50-12-690-11
1Крышка24-12-81
2БолтМ10Х25.58.0198
3Шайба10ОТ65Г0934
4Пробка 01483СП1
5Кольцо 465881
6Кольцо 40927СП1
7Крышка18-12-1821
8Болт700-28-26238
9БолтМ16Х75.58.0191
10Шайба 16ОТ65Г098
11Механизм переключения передач 18-12-178СП1
12БолтМ12Х30.58.0198
13Шайба12ОТ65Г0931
14Болт285588
15Крышка18-12-3254
16Прокладка 700-40-22271
17Штифт700-32-21972
18Втулка20-12-871
19Прокладка 700-40-73922
20Прокладка700-40-5089-114
21Шпилька700-29-214616
22Гайка 700-30-20991
23Крышка18-12-3291
24Прокладка700-40-50912
25Механизм переключения передач 20-12-132СП1
26Фиксатор 133384
27Кольцо133394
28Пружина 383274
29Планка13342-012
30Корпус15-12-1571
31Уплотнение700-40-72211
32Заглушка133582
33БолтМ10Х30.58.0198
34Валик 50-12-688-011
35Валик 50-12-6891
36Наконечник133562
37Рычаг левого механизма50-12-687-11
38Шайба31308-12
39Шплинт2Х252
40Стопор 50-12-5232
41Сальник 40251СП1
42Плита направляющая15-12-1642
43Прокладка700-40-217310
44Заглушка02802
45ШарикБ 9,5-2002
46Втулка18-12-1212
47Штифт700-32-220110
48Корпус24-12-71
49Кольцо 409112
50БолтМ16Х30.58.0192
51Шпилька700-29-22962
52Прокладка 700-40-47861
53Крышка18-12-3281
54Механизм переключения передач 18-12-177СП1
55Уплотнение700-40-72261
56Механизм переключения передач 20-12-131СП1
57Прокладка700-40-3780-11
58Штифт700-32-20123

...

...
