Муфта сцепления подетально Т-170 ЧТЗ

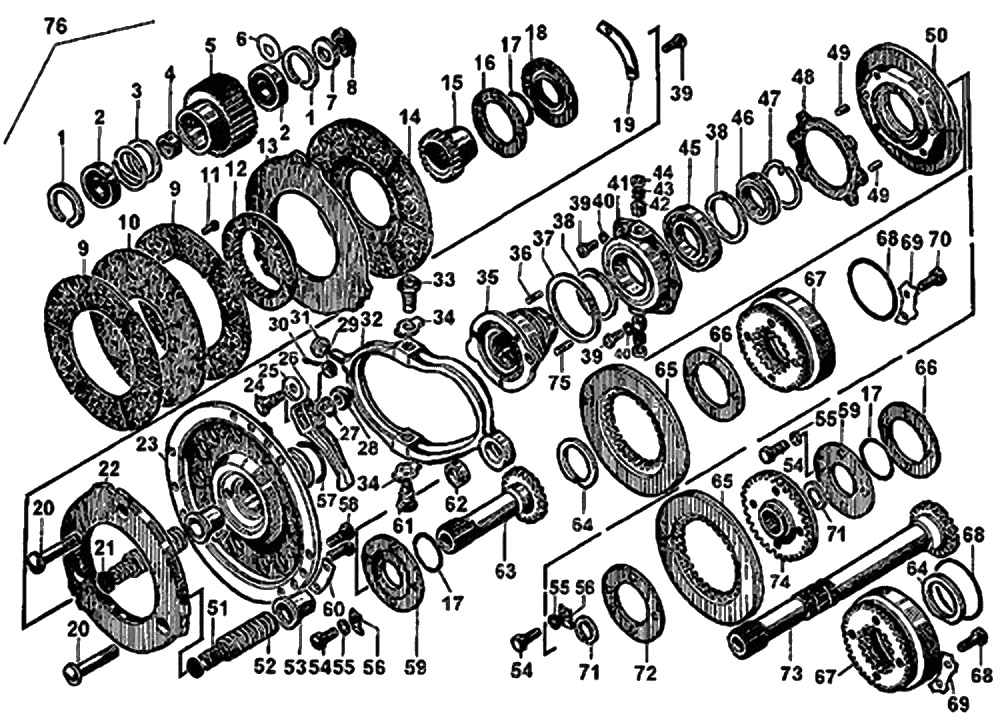

Муфта сцепления подетально
Поз.Номер по каталогуНаименование детали
0 Муфта включения 18-14-133СП
0 Муфта сцепления болотоходных тракторов 20-14-2СП
0 Рычаг 24-14-104СП
1 Кольцо 18-14-66
2 Подшипник 180308У1С9 или 180308УС9
3 38462 Пружина
4 18-14-62 Втулка
5 Барабан зубчатый 18-14-104
6 50-14-2 Пластина
7 Шайба 3170
8 Гайка 700-30-2032
9 Сектор 18-14-137
10 18-14-90 Диск ведомый
11 3650 Заклепка
12 18-14-81 Венец диска
13 18-14-44 Диск ведущий
14 18-14-135СП Диск ведомый
15 18-14-78 Муфта
16 700-40-2532 Прокладка
17 46812 Кольцо
18 18-14-114 Крышка
19 18-14-144 Пластина
20 18-14-131 Болт
21 50-14-29 Подпятник
22 Диск нажимной 18-14-45
23 18-14-142СП Фланец
24 18-14-49 Палец
25 18-14-69 Ролик
26 18-14-92 Рычаг
27 18-14-47 Призма
28 18-14-130 Гайка
29 М12x1,25.6Н.6А.019 Гайка
30 3,2x25 Шплинт
31 Наконечник 14346
32 24-14-3 Рычаг
33 18-14-128 Палец
34 31364 Пластина
35 50-14-5 Ползун
36 18-14-30 Палец
37 18-14-34 Кольцо
38 50-14-15 Кольцо
39 М10x25.58.019 Болт
40 10 ОТ 65Г 09 Шайба
41 Корпус подшипника 18-14-123
42 14355 Втулка
43 710-14-126 Сальник
44 18-14-33 Заглушка
45 118 Подшипник
46 50-14-4 Втулка
47 Кольцо 18-14-89
48 700-40-5260 Прокладка
49 32349 Штифт
50 18-14-124 Крышка
51 38461 Пружина
52 38460 Пружина
53 18-14-68 Стакан
54 М12x25-88.45.01 9 Болт
55 12 ОТ 65Г 09 Шайба
56 18-14-122 Пластина
57 700-40-2122 Кольцо
58 М12-6дх35.58.019 Болт
59 18-14-125 Крышка
60 18-14-143 Пластина
61 18-14-127 Палец
62 16134 Седло
63 Вал карданный 18-14-77-1
64 700-58-2251 Кольцо
65 Тормозок 18-14-140-1СП
66 700-40-5259 Прокладка
67 Муфта 18-14-126
67 Муфта 20-14-23
68 21363 Кольцо
69 31545 Пластина замковая
70 12304 Болт
71 700-58-2412 Кольцо
72 Крышка 20-14-22
73 Вал карданный 20-14-8
74 Муфта 20-14-21
75 18-14-41 Палец
76 Муфта сцепления 18-14-4СП
