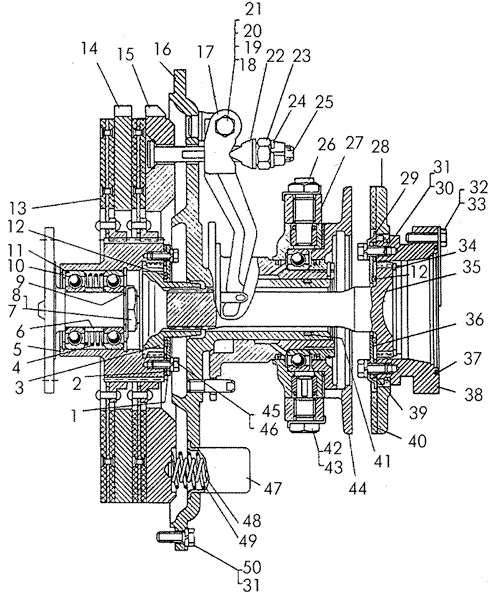

Муфта сцепления в разрезе Т-170 ЧТЗ


Муфта сцепления Т-170
Поз.НаименованиеАртикулКол-во в сборке
0Муфта сцепления 18-14-4СП1
0Муфта сцепления болотоходных тракторов 20-14-2СП1
1Крышка 18-14-1141
2Прокладка700-40-25321
3Муфта 18-14-781
4Пружина384621
5Барабан зубчатый 18-14-1041
6Втулка18-14-621
7Шайба 31701
8Гайка 700-30-20321
9Пластина50-14-21
10Кольцо 18-14-662
11Подшипник 180308У1С9Ш или 180308УС92
12Кольцо 468122
13Диск ведомый 18-14-135СП2
14Диск ведущий 18-14-441
15Диск нажимной 50-14-641
16Фланец 18-14-142СП1
17Рычаг 18-14-923
18Палец18-14-493
19Ролик18-14-693
20ГайкаМ12Х1,25-6Н.6А.0193
21Шплинт3,2Х25.0193
22Призма 18-14-473
23Гайка 18-14-1303
24ПроволокаКОЗ5
25Болт 18-14-1313
26Палец 18-14-1281
27Рычаг 24-14-104СП1
28Тормозок 18-14-140-01СП1
29Пластина 18-14-1224
30БолтМ12Х25.88.45.0194
31Шайба12ОТ65Г0916
32Болт 123048
33Пластина замковая 315454
34Кольцо 700-58-25201
35Вал 50-14-231
36Крышка 18-14-1251
37Кольцо213631
38Муфта 50-14-261
39Прокладка700-40-52591
40Накладка фрикционная 18-14-1351
41Кольцо700-40-2122
42Палец 18-14-1271
43Пластина 313642
44Муфта включения 18-14-133СП1
45БолтМ10Х25.46.0194
46Шайба 10 ОТ 65Г4
47Стакан 50-14-6312
48Пружина 3846112
49Пружина 3846012
50БолтМ12-6qХ35.46.01912
