Управление лебедкой

/

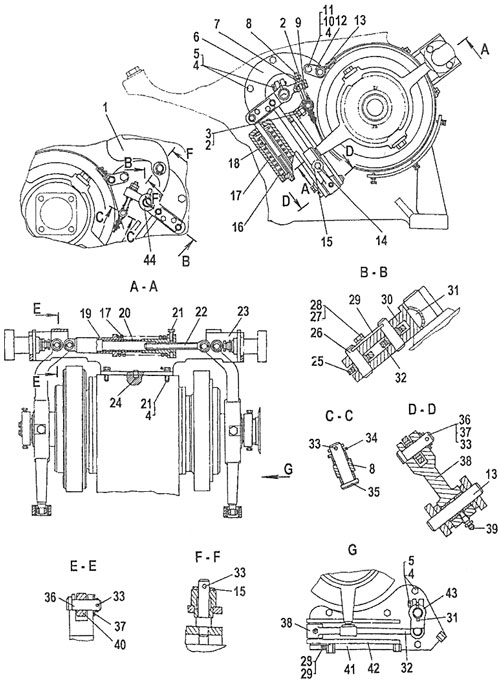

Управление лебедкой ТР20 и ТР12
Поз.	Обозначение	Наименование	Кол-во
1	71-13-107СП	Рычаг	1
2	M12-7H.6.019	Гайка	3
3	М12-6gх40.58.019	Болт	1
4	10 ОТ 65Г 09	Шайба	17
5	М10-6gх45.58.019	Болт	11
6	71-13-101СП	Кронштейн	1
7	71-13-54	Упор	1
8	71-13-3	Тяга	1
9	38551	Пружина	1
10	М10-7Н.6.019	Гайка	1
11	2994	Шпилька	1
12	71-13-5	Пластина	1
13	700-47-2150-01	Ось	3
14	М10-6gх40.58.019	Болт	1
15	31477-01	Шайба	2
16	71-13-110СП	Кронштейн	1
17	700-38-2901	Пружина	2
18	71-13-113СП	Упор	1
19	71-13-111СП	Направляющая	1
20	71-13-112СП	Толкатель	1
21	М10-6gх30.58.019	Болт	5
22	71-13-8	Тяга	1
23	71-13-115СП	Кронштейн	1
24	700-32-2201	Штифт	2
25	71-13-104СП	Тяга	1
26	700-47-2150	Ось	2
27	8Т 65Г 09	Шайба	6
28	М86gх16.88.35.019	Болт	6
29	71-13-2	Планка	3
30	71-13-1	Рычаг	1
31	34128	Шпонка сегментная	2
32	71-13-114СП	Тяга	2
33	4x32	Шплинт	8
34	700-31-2204	Шайба	2
35	700-47-2151	Ось	1
36	700-47-2152	Ось	7
37	14х1.02.3кп	Шайба	7
38	71-13-106СП	Рычаг	2
39	1.3Ц6	Масленка	2
40	71-13-10	Ролик	2
41	71-13-102СП	Кронштейн	1
42	71-13-109СП	Кронштейн	1
43	71-13-9	Рычаг	1
44	71-13-12	Рычаг	1
