Установка гидросистемы Б12



Поделиться

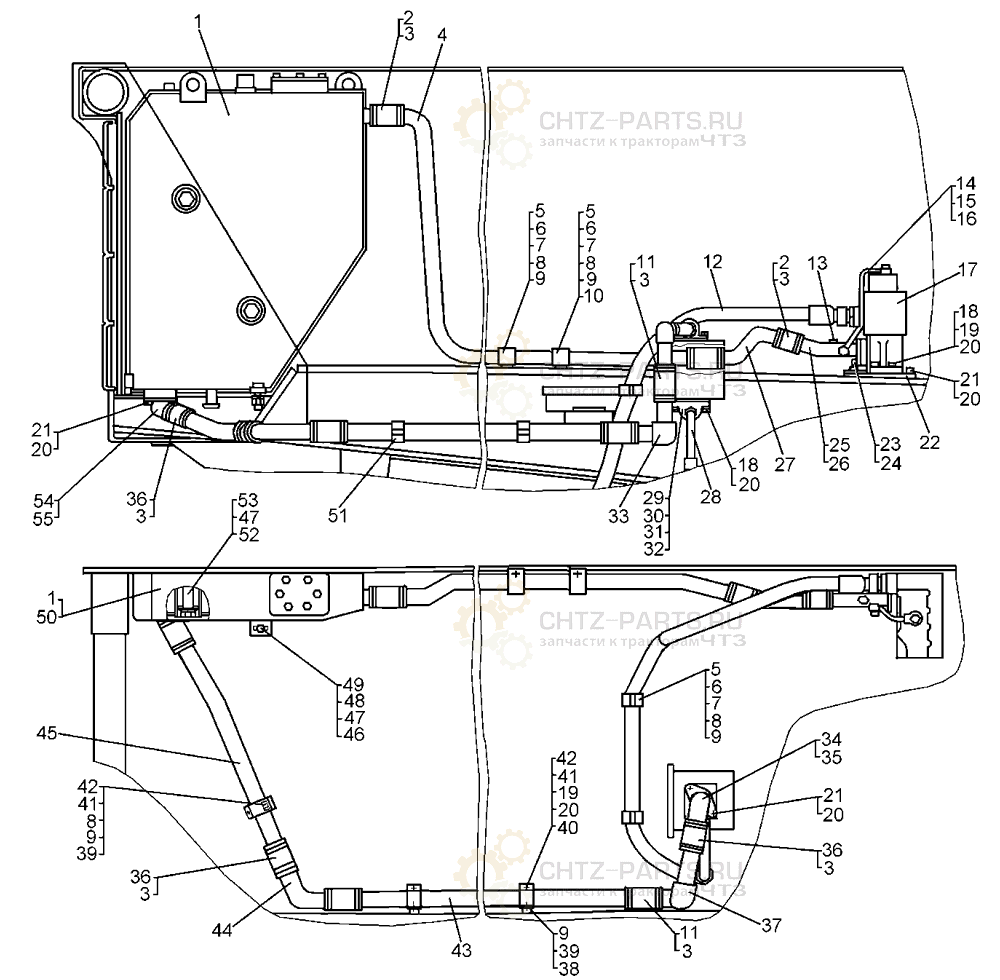

Установка гидросистемы на Б12
Поз. Обозначение Наименование Кол-во
1 64-26-39СП Бак 1
2 700-40-5968 Рукав 3
3 18-26-320СП;
Хомут;
Хомут червячный SGT50-70/9 Норма
6;
12
4 64-26-193 Труба 1
5 50-26-206 Скоба 4
6 50-26-207 Планка 4
7 700-40-6827 Прокладка 4
8 Болт М10-6g×20.58.019 6
9 Шайба 10 ОТ 65Г 019 11
10 700-51-2130 Бонка 1
11 700-46-2235 Рукав 3
12 50-26-487-08СП;
50-26-487-11СП
Рукав 25 1
13 Датчик аварийного давления масла ММ128-3810.600 1
14 50-26-124СП Труба 1
15 40920 Кольцо 4
16 700-41-3631 Штуцер 1
17 Распределитель Р160-3/1-111У;
Р160-3/1-111Т
1
18 28556 Болт 8
19 3011 Гайка 4
20 Шайба 12 ОТ 65Г 019 18
21 2816 Болт 6
22 18-26-436 Планка 1
23 Болт М8-6g×25.88.35.019 4
24 Шайба 8Т 65Г 09 4
25 50-26-168СП Труба 1
26 700-40-8295 Прокладка 1
27 64-26-150 Труба 1
28 64-26-286СП Труба 1
29 50-26-129 Муфта угловая 1
30 Кольцо 038-046-46-2-2 1
31 46764 Кольцо 1
32 700-41-3269 Штуцер 1
33 64-26-276СП Угольник 1
34 50-26-277 Патрубок 1
35 Кольцо 060-070-58-2-5 1
36 700-40-3552 Рукав 3
37 62-60-116СП Труба 1
38 Болт М10-6g×30.58.019 2
39 3197 Шайба 3
40 Болт М12-6g×25.58.019 2
41 700-41-3871 Хомут 3
42 700-40-7471 Прокладка 3
43 64-26-172 Труба 1
44 64-26-183;
64-26-186
Патрубок 1
45 64-26-142 Труба 1
46 700-28-2623 Болт 1
47 Шайба 16 ОТ 65Г 09 3
48 31477-01 Шайба 2
49 3013 Гайка 1
50 700-40-9236 Прокладка 1
51 64-26-190; 50-26-279-01 Кронштейн 2
52 3178 Шайба 2
53 Болт М16-6g×140.88.35.019 2
54 64-26-161 Патрубок 1
55 700-40-7341 Прокладка 3



...

...
