Установка отопителя AIRTRONIC D4 Б12



Поделиться

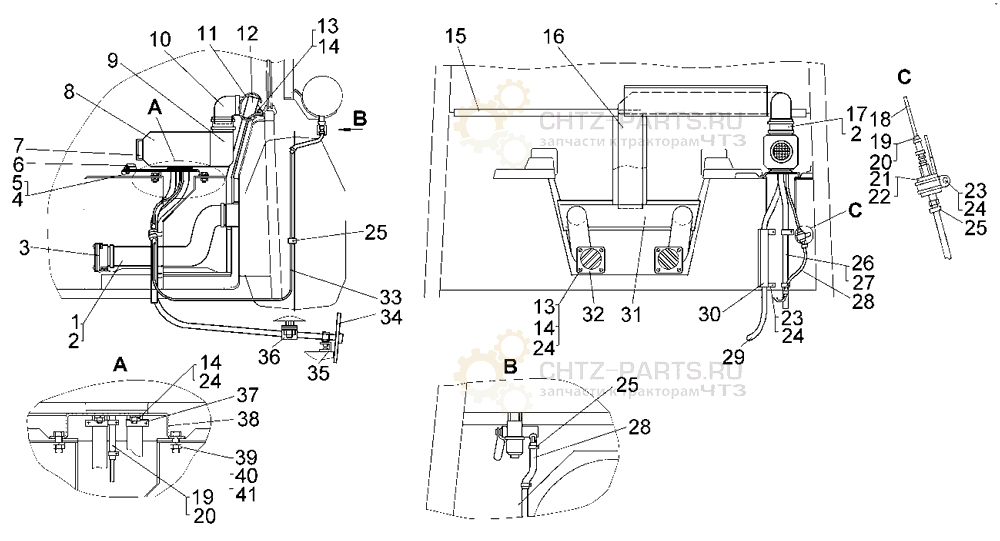

Установка отопителя AIRTRONIC D4 на Б12
Поз. Обозначение Наименование Кол-во
1 Гибкий рукав ø75 (L=600мм) 2
2 Хомут червячный SGT 70-90/9 Норма 6"
3 700-07-316 Кронштейн 2
4 Винт В.М3-6g×16.58.016 1
5 Гайка М3-6Н.6.016 1
6 Мини-регулятор 1
7 25 1552 05 01 00 Защитная решетка 1
8 25 2114 05 00 00 Отопитель AIRTRONIC Д4 1
9 22 1000 01 00 22 Кожух 90˚ ø75 1
10 25 1482 89 00 05 Угольник 90˚ ø75 1
11 Гибкий рукав ø100 (L=625мм) 1
12 700-07-260СП Воздуховод 1
13 Винт В.М6-6g×16.58.Ц9ч 10
14 Гайка М6-7Н.6.019 12
15 700-07-258Сп Накладка 1
16 700-07-262СП Воздуховод 1
17 Гибкий рукав ø75 (L=80) 1
18 Топливная трубка dвн=1,5мм (L=300мм) 1
19 Топливный шланг dвн=3,5мм (L=70мм) 2
20 Хомут Gemi 9 4
21 Дозировочный насос 1
22 Хомут RSGU 1-34 Норма 1
23 Болт М6×6g×16.88.35 5
24 Шайба 6Т 65Г.019 19
25 Хомут Gemi 11 5
26 Патрубок подвода воздуха к горелке с наконечником (L=630мм) 1
27 Хомут RS1-28 Норма 6"
28 700-07-318 Рукав 2
29 Газоотоводящая трубка с наконечником (L=1450мм) 1
30 700-07-271СП Короб 1
31 700-07-263СП Воздуховод 1
32 22 1050 89 21 00 Насадка ø75 2
33 700-07-317 Трубка 1
34 700-07-272СП Щиток 1
35 700-07-341 Кронштейн 1
36 700-41-3022 Хомут 1
37 Хомут червячный SGT 20-32/9 Норма 2
38 70-07-259СП Кронштейн 1
39 Гайка М8-7Н.6.019 4
40 Шайба 8Т 65Г.019 4
41 31386 Шайба 8.02.3кп.019 4



...

...
