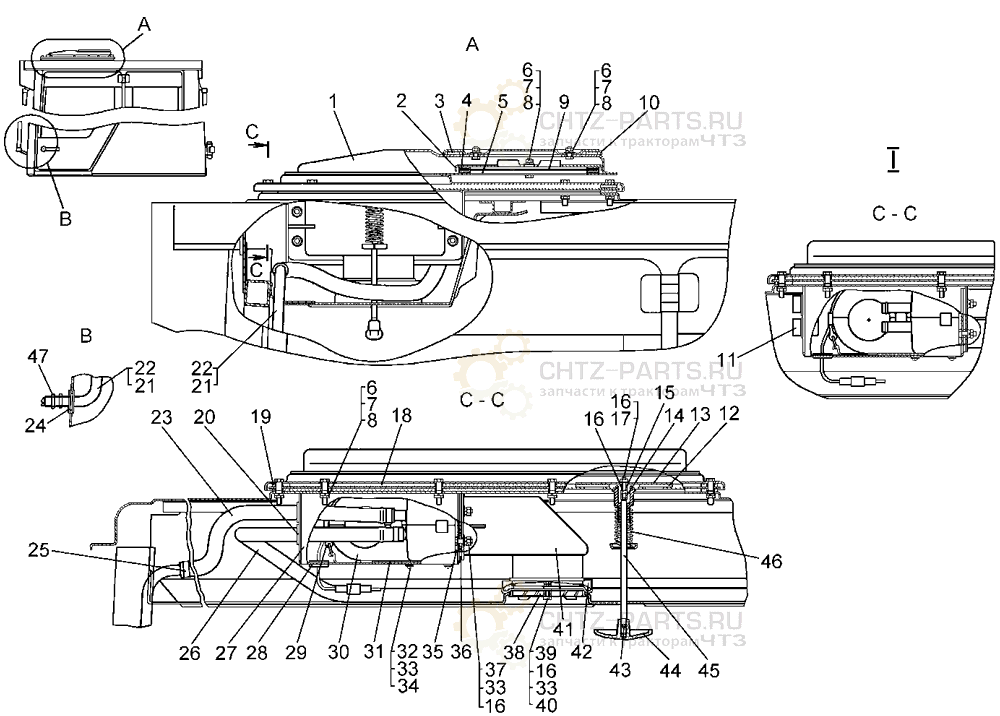

Установка отопителя-вентилятора на Б12
Поз. Обозначение Наименование Кол-во
1 50-47-215СП Колпак 1
2 50-47-248 Рамка 1
3 700-40-9307 Прокладка 1
4 50-47-75 Рамка 2
5 700-40-7653 Уплотнение 1
6 Гайка М8-7Н.6.019 20
7 Шайба 8Т 65Г 09 20
8 31386-1 Шайба 20
9 50-47-76 Фильтр 1
10 50-47-247 Крышка 1
11 700-42-2215 Пробка –; 21
12 700-40-9223 Прокладка 1
13 50-47-252 Крышка 1
14 50-47-246 Сухарь 1
15 50-47-250 Втулка 1
16 Гайка М6-7Н.6.019 8
17 Шплинт 1,6×20.019 1
18 700-40-8355 Уплотнение 4
19 700-40-8354 Уплотнение 4
20 700-40-9334 Кольцо 2
21 50-47-136 Трубка 1; –1
22 50-47-137 Трубка 1; –1
23 700-46-2123-11 Рукав 1; – 1
24 41879;
700-42-2215
Кольцо;
Пробка
2; – 1;
4; – 1
25 Хомут червячный SGT 20-32/9 Норма -; 21
26 700-46-2123-10 Рукав 1; –1
27 50-47-218СП Короб 1
28 700-40-9032 Пробка 1
29 2105-13110090 Ремень 2
30 282.110.250 Отопитель XEROS 4000 1
31 700-40-9333 Прокладка 1
32 Шайба 5Т 65Г 09 3
33 31358-1 Шайба 8
34 1052500200 Саморез 5×20 3
35 700-40-9332 Прокладка 1
36 700-40-9335 Прокладка 1
37 Шайба 6Т 65Г 09 4
38 50-47-44 Воздухораспределитель 1
39 50-47-45 Зажим 1
40 Болт М6-6g×25.88.35.019 1
41 700-42-2791 Корпус 1
42 700-40-6523 Уплотнение 1
43 Шплинт 3,2×18.019 1
44 700-42-2848 Рукоятка 1
45 50-47-217СП Тяга 1
46 700-38-2862 Пружина 1
47 Хомут червячный SGT 10-32/9 Норма 1
1 Для тропиков.
