Бульдозерное Б2 на ДЭТ-250М2Б  ↓

Бульдозерное оборудование Б2 ДЭТ-250М2Б



Оборудование бульдозерное Б2 ДЭТ-250М2Б
Поделиться

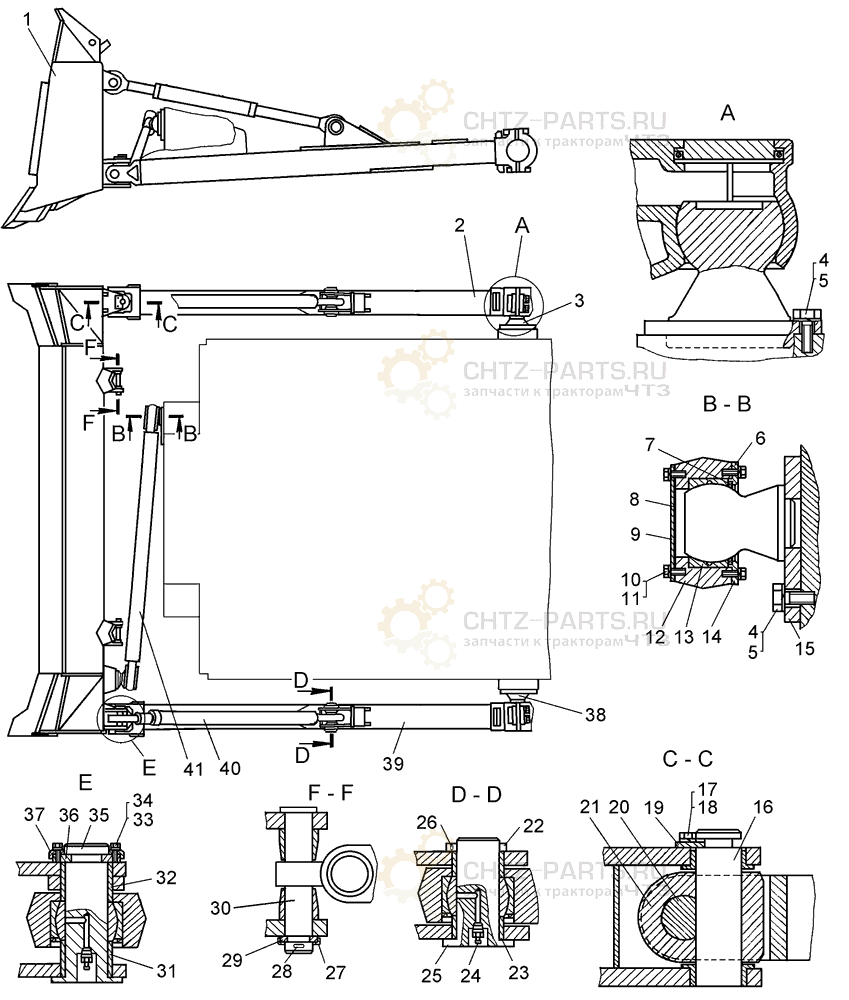

Оборудование бульдозерное Б2 ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
– 748-96-3СП Оборудование бульдозерное
1 748-96-137СП Отвал 1
2 749-96-161СП Брус правый 1
3 749-96-173СП Опораправая 1
4 700-28-1077-01 Болт 26
5 – Шайба 24Т 65Г 09 26
6 749-96-113 1 Крышка 4
7 749-96-114 1 Прокладка 2
8 749-96-115 1 Прокладка 2
9 749-96-112 1 Крышка 2
10 – Болт М12-6g×30.58.019 1 16
11 – Шайба 12 ОТ 65Г 09 1 16
12 749-96-164СП 1 Тяга 1
13 749-96-117 1 Сухарь 4
14 749-96-118 1 Крышка 2
15 749-96-138СП Опора 1
16 749-96-19 Палец 2
17 – Болт М16-6g×40.58.019 4
18 – Шайба 16ОТ 65Г 09 4
19 749-96-11 Ригель 2
20 749-96-8 Ось 2
21 749-96-9 Крестовина 2
22 749-96-170 Палец 2
23 749-96-184 Втулка 4
24 749-96-169 Палец 2
25 – Масленка 1.3.Ц6 4 (2 1)
26 – Шплинт 4×32.019 2
27 748-96-1 Колпачок 2
28 – Шплинт 8×80.019 2
29 748-96-2 Полукольцо 4
30 748-96-3 Палец 2
31 749-96-184-01 Втулка 2
32 749-96-34-01 Втулка 2
33 – Болт М8-6g×16.58.35.019 8
34 – Шайба 8Т 65Г 09 8
35 749-96-186 Палец 2
36 749-96-94 Полукольцо 4
37 749-96-95 Кольцо 2
38 749-96-172СП Опора левая 1
39 749-96-162СП Бруслевый 1
40 749-96-139СП Раскос 2
41 749-96-163СП Тяга 1
1 Входит в 749-96-163СП.

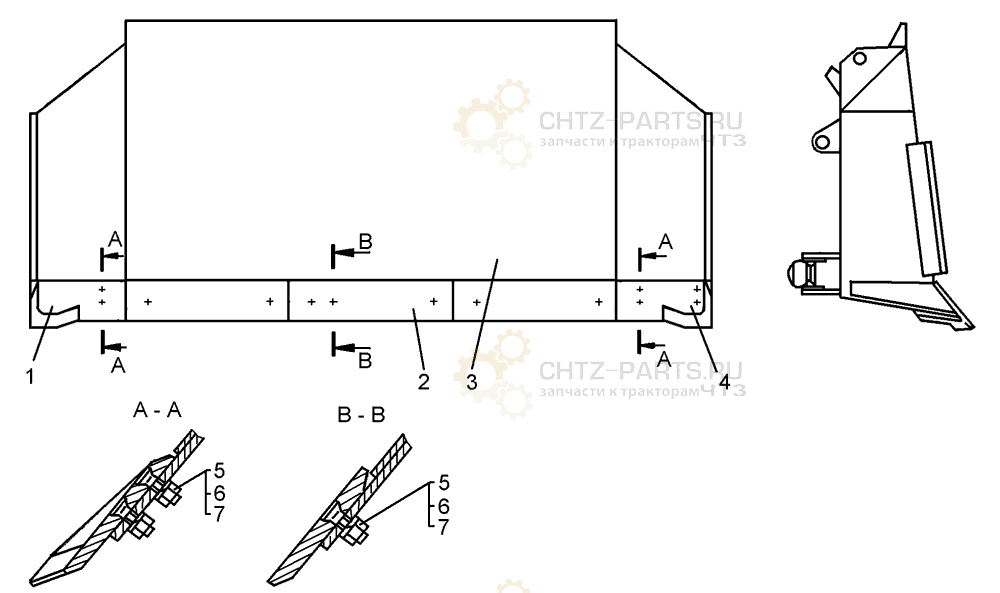

Отвал Б2 ДЭТ-250М2Б


Отвал Б2 ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
– 748-96-137СП Отвал
1 749-96-224 Нож боковой (правый) 1
2 749-96-181 Нож средний 3
3 748-96-136СП Отвал 1
4 749-96-225 Нож боковой (левый) 1
5 749-96-108 Болт 30
6 700-30-680-01 Гайка 30
7 – Шайба 30 65Г 09 30

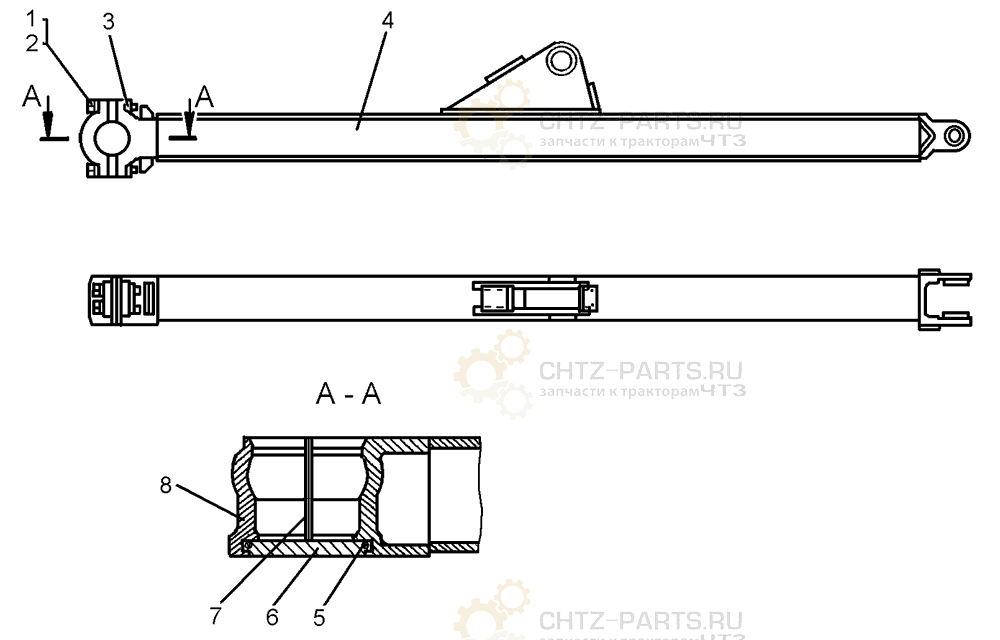

Брус правый Б2 ДЭТ-250М2Б


Брус правый Б2 ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
– 749-96-161СП Брус правый
1 – Шайба 36 65Г 09 2
2 700-28-933 Болт 4
3 749-96-67 Планка 2
4 749-96-165СП Брус 1
5 700-70-456-02 Кольцо 1
6 749-96-5 Крышка 1
7 749-96-66 Прокладка 8
8 749-96-198 Крышка 1

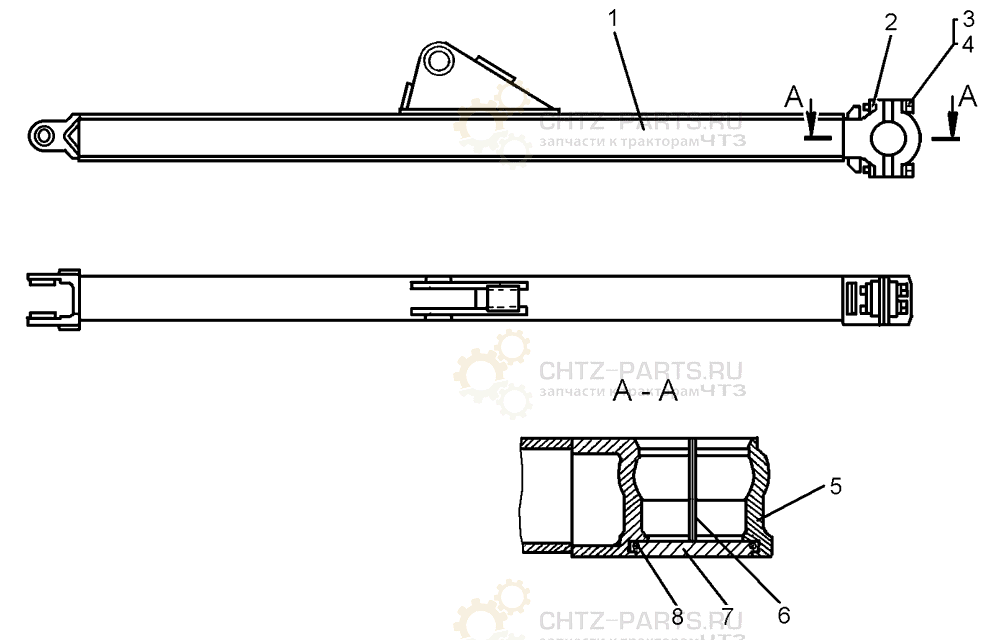

Брус левый Б2 ДЭТ-250М2Б


Брус левый Б2 ДЭТ-250М2Б
Поз. Обозначение Наименование Кол-во
– 749-96-162СП Брус левый
1 749-96-166СП Брус 1
2 749-96-67 Планка 2
3 700-28-933 Болт 4
4 – Шайба 36 65Г 09 2
5 749-96-198 Крышка 1
6 749-96-66 Прокладка 8
7 749-96-5 Крышка 1
8 700-70-456-02 Кольцо 1
