Монтаж проводов ДЭТ-250



Поделиться

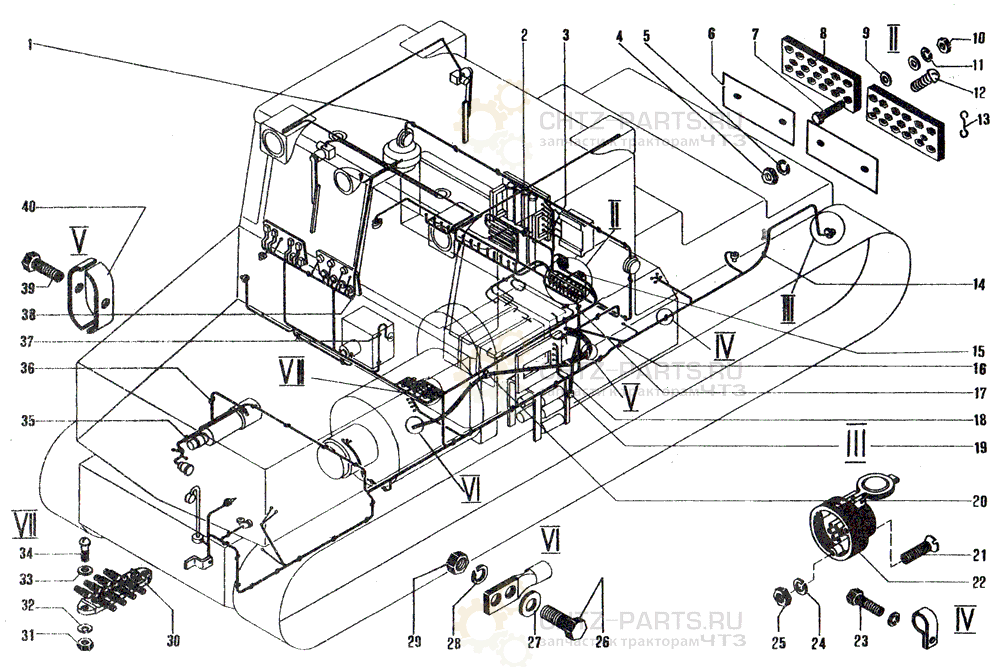

748-88-5СП Монтаж проводов ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 700-40-2973 Прокладка 11 0,001
2 700-54-201-16 Хомутик 4 0,013
3 700-54-201-17 Хомутик 4 0,015
4 ГОСТ 5915 70 Гайка М8.6.019 23
5 ГОСТ 6402—70 Шайба 8T 65Г 09 17
6 700-40-4387 Прокладка 2 0,0018
7 28466 Болт М6×30.58 25
8 24-10-22 Клеммная колодка 2 0,16
9 ГОСТ 11371—78 Шайба 6.01.08КП.019 50
10 ГОСТ 5927—70 Гайка М6.6.019 25
11 ГОСТ 6402—70 Шайба 6Т 65Г 09 106
12 ГОСТ 17473—80 Винт В1М8 8g×22.58.019 4
13 748-88-94 Плавкая вставкана 125 А 1 0,001
14 700-54-201-12 Хомутик 1 0,016
15 Шунт Ш-180А вольтамперметра 1
16 700-54-201-15 Хомутик 3 0,012
17 700 54-201-20 Хомутик 3 0,019
18 748-88-779СП Кабельный узел 129/129А 1 1.8
19 700-54-201-18 Хомутик 10 0,017
20 700-54-201-19 Хомутик 1 0,018
21 ГОСТ 17475—80 Винт B2M5-8g×35.58.019 3
22 ГОСТ 9200 76 Розетка штепсельная ПС 300А-100 1
23 ГОСТ 7798 70 Болт М6×12.58.019 85
24 ГОСТ 6402—70 Шайба 5T 65Г 06 3
25 ГОСТ 5927— 70 Гайка М5.6.019 3
26 ГОСТ 7796—70 Болт М12×40.58.019 6
27 ГОСТ 11371—78 Шайба 12×2.02.3KП.019 6
28 ГОСТ 6402—70 Шайба 12 ОТ 65Г 019 . 6
29 ГОСТ 5927—70 Гайка М12.6.019 6
30 Панель соединительная ПС-5 4
31 ГОСТ 5927 70 Гайка М4.609 15
32 ГОСТ 6402—70 Шайба 4T 65Г 06 8
33 ГОСТ 11371—78 Шайба 4.01.08П.019 22
34 ГОСТ 17473—80 Винт B1M4-8g×20.58.019 9
35 700-54-202-06 Хомутик 17 0,008
36 700-54-201-13 Хомутик 18 0,01
37 700-54-202 Хомутик 7 0.0074
38 700-54-202-05 Хомутик 8 0,008
39 Болт М8-6g×50 2
40 748-88-43 Прижим 4 0,5
