Установка электрических аппаратов управления ДЭТ-320



Поделиться
Установка электрических аппаратов управления ДЭТ-320

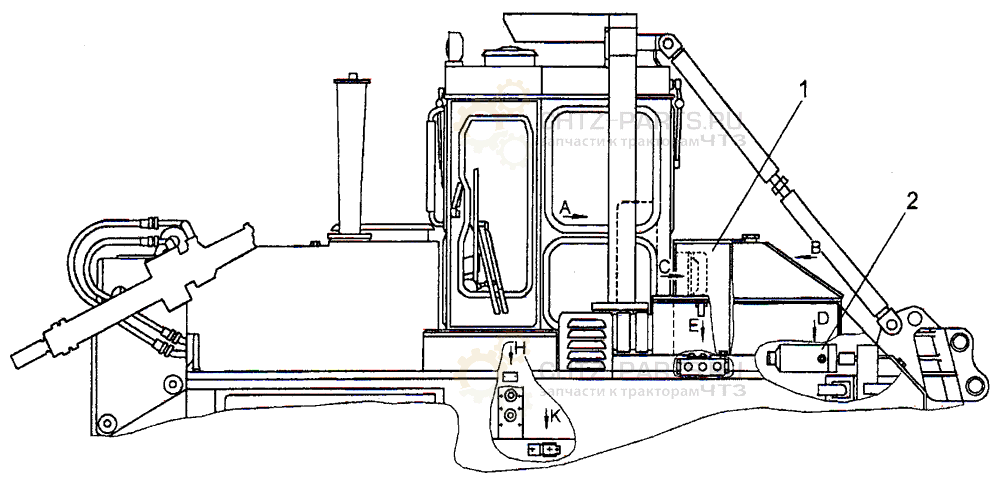

Поз. Обозначение Наименование Кол.
- 749-82-6СП Установка электрических аппаратов управления -
1 749-82-156СП Блок сопротивлений 1
2 749-82-163СП Генератор ГП-6,5 1

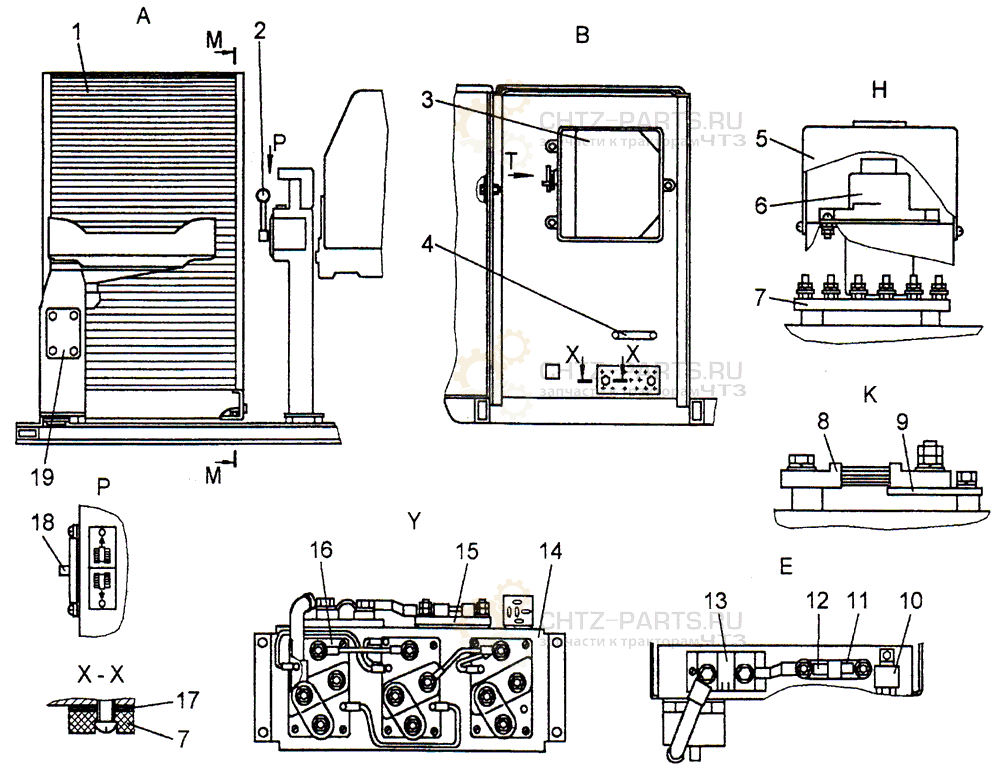

Установка электрических аппаратов управления ДЭТ-320

Поз. Обозначение Наименование Кол.
1 749-82-145СП Блок управления 1
2 749-82-115СП Рукоятка 1
3 749-82-161СП Контроллер КВ-30Г с приводом 1
4 - Панель соединительная 17.3723000 1
5 749-88-177СП Кожух 1
6 - Контактор одноцепевой переключающий
ТКС-611ДОД с соединительной шинкой
2
7 748-88-1010СП Панель 2 2
8 - Шунт ШС-75 1000-0,5 1
9 749-82-62 Планка 1
10 - Реле 901.3704 1
11 - Блок защиты БЗ-30УХЛ 30В 1
12 749-82-60 Плавкая вставка на 125А 1
13 - Шунт Ш-180А вольтамперметра 1
14 749-82-93 Кронштейн 1
15 748-82-370 Прокладка 1
16 - Контактор одноцепевой переключающий
ТКС-411ДОД с соединительной шинкой
3
17 700-40-4387 Прокладка 1
18 749-82-132СП Переключатель (универсальный переключатель УП5111-С23МЗ
с револьверной рукояткой и установочными винтами L=25mm)
1
19 748-82-455 Крышка 1

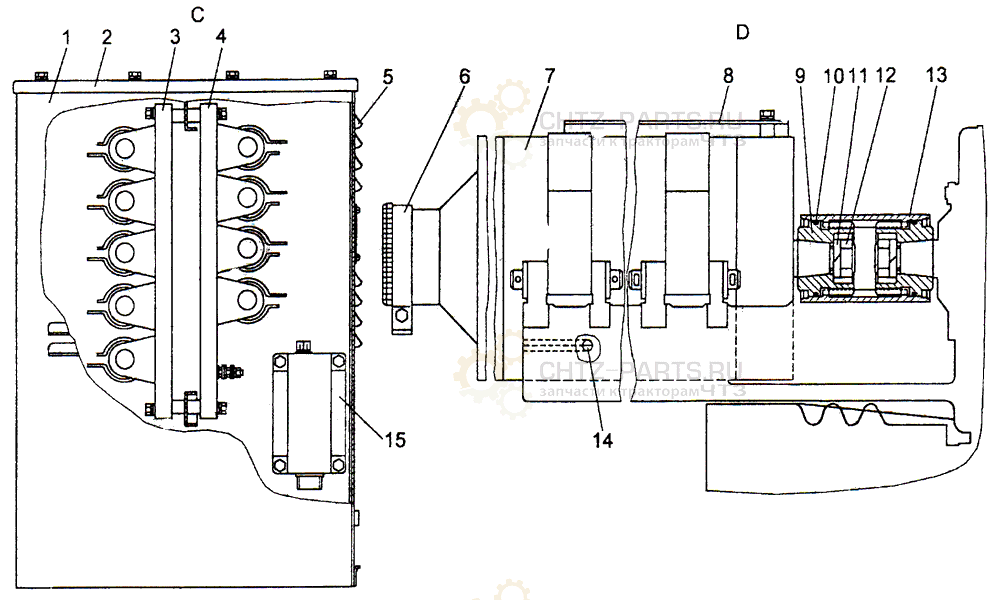

Установка электрических аппаратов управления ДЭТ-320

Поз. Обозначение Наименование Кол.
1 749-82-157СП Каркас 1
2 749-82-92 Крышка 1
3 - Блок с сопротивлениями БС-63ВУ2 1
4 - Блок с сопротивлениями БС-63Б 1
5 749-82-158СП Крышка 1
6 749-82-167СП Сетка защитная 1
7 - Генератор ГП-6,5 1
8 309-55-4 Щиток охлаждения генератора 1
9 3308-233-2 Втулка 1
10 358.48.054 Кольцо уплотнительное 2
11 - Шайба 18 OT 65Γ 09 1
12 351-14 Гайка M18×1,5 1
13 3308-235-2 Муфта 1
14 700-32-2038 Штифт 1
15 - Регулятор PH-116 1
