Установка щитка и приборов ДЭТ-320



Поделиться

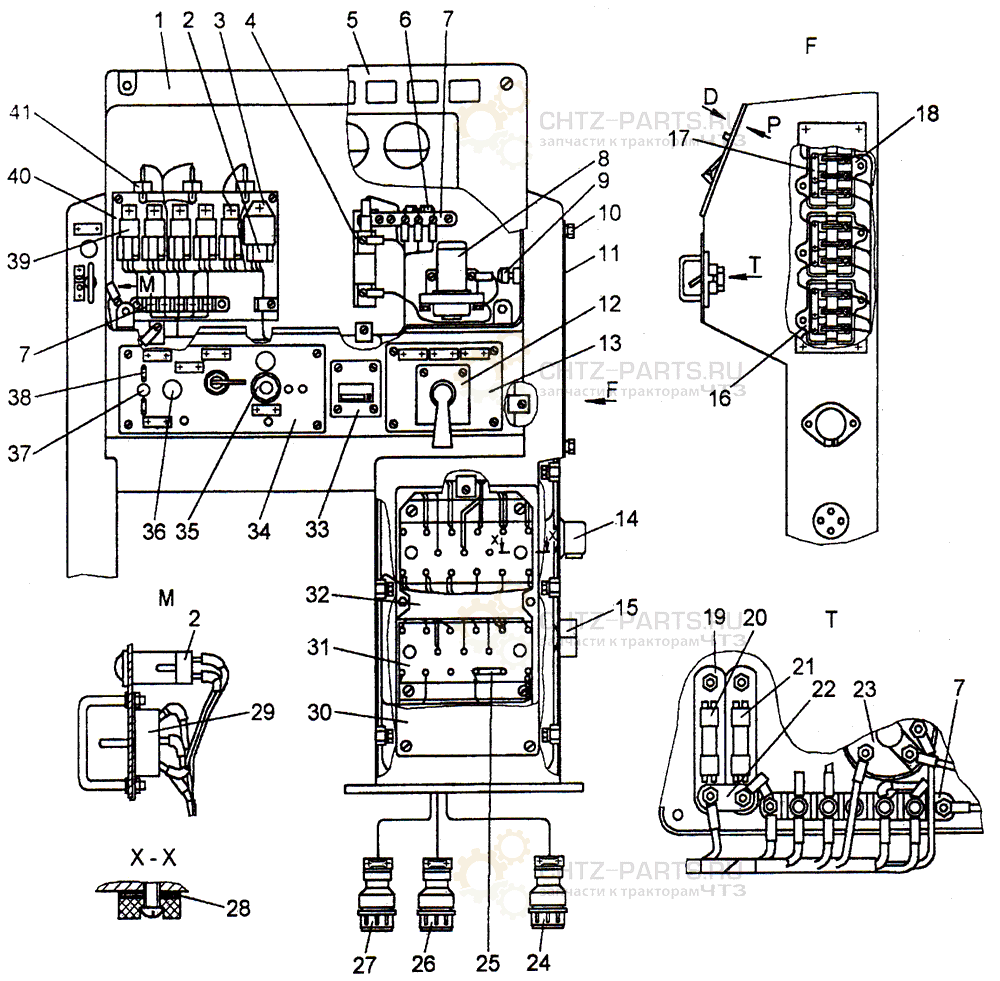

Установка щитка и приборов ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-10-151СП Установка щитка и приборов
1 749-93-1СП Тумба 1
2 749-10-172СП Жгут 1
3 - Реле прерывистой сигнализации РПС 24.2 1
4 - Резистор добавочный с электротермическим реле 12.02.3741 1
5 749-10-152СП Щиток 1
6 - Диод КД 226В 2
7 - Панель соединительная 17.3723.000 3
8 - Контактор KT 127 1
9 700-35-500 Держатель 2
10 714-95-12 Стяжка 4
11 749-1-171CΠ Крышка 1
12 749-10-143CΠ Переключатель 1
13 749-82-155CΠ Панель 1
14 - Штепсельная розетка LUP-51 1
15 - Штепсельная розетка 47К 1
16 - Блок предохранителей ПР 10А 1
17 748-10-308 Шинка 5
18 - Блок предохранителей ПР 12Е 2
19 Блок защиты БЗ-ЗОУХЛЗ, 30В 2
20 - Предохранитель ПВ-20УХЛЗ, 30В 1
21 - Предохранитель ПВ-30УХЛЗ, 30В 1
22 749-95-18 Шинка 1
23 - Замок-включатель BK 856 1
24 749-10-169CΠ Жгут X 7.2 1
25 748-88-90 Шинка 1
26 749-10-168CΠ Жгут X 6.2 1
27 749-10-165CΠ Жгут X 5.2 1
28 700-40-4387 Прокладка 1
29 - Переключатель ППН-45 1
30 748-93-7 Крышка 1
31 748-88-1010СП Панель 2 2
32 748-10-414CΠ Панель 1
33 - Счетчик времени наработки СВН-2-02 1
34 749-10-149CΠ Панель 1
35 - Выключатель кнопочный 11.3704-01 1
36 - Фонарь контрольной лампы 124.3803010 4
37 - Переключатель 2ППН-45 1
38 751-82-13 Скоба 1
39 - Реле 901.3747 5
40 749-10-82 Панель 1
41 - Диод Д-231 3
