Сборка электрооборудования Т-130 Б-130



Поделиться

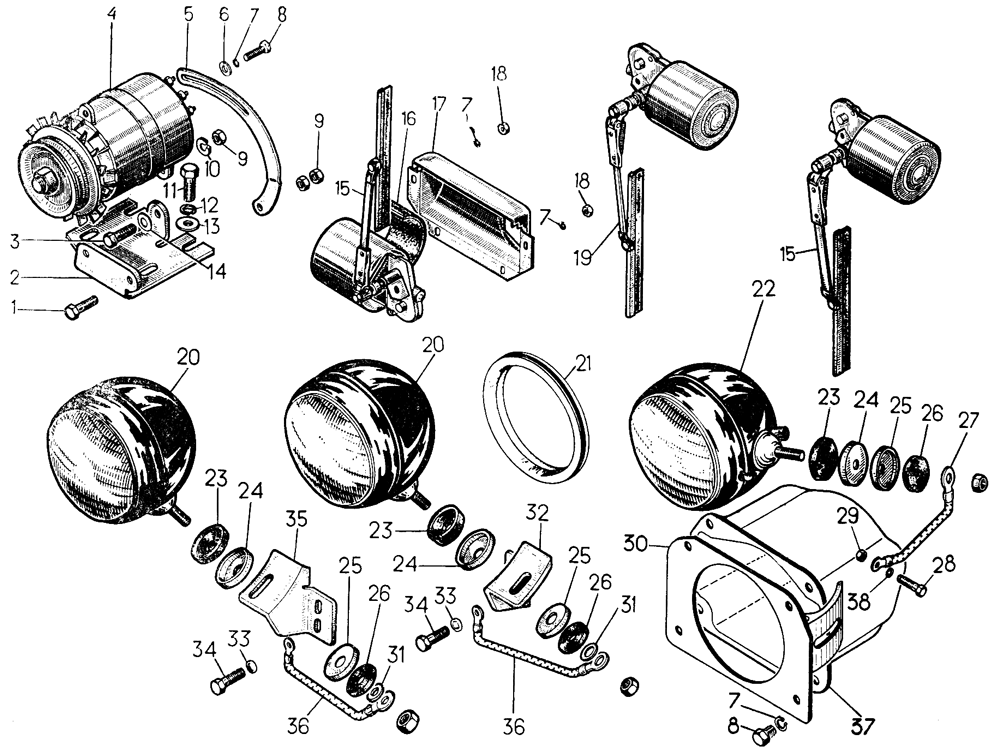

Электрооборудование трактора (сборочные единицы) на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
16-10-9СП Установка генератора 1
24-10-255СП Установка фары 4
24-10-256СП Установка фары 1
24-10-258СП Установка фары 1
50-10-128СП Установка стеклоочистителя СЛ-233 1
1 Болт М10×30.58.019 2
2 16-10-112СП Кронштейн 1
3 28407 Болт 1
4 Генератор 1506.3701; 1
5 16-10-16 Планка 1
6 31386 Шайба 1
7 Шайба 8Т 65Г 09 16
8 Болт M8×20.58.019 16
9 Гайка М10.6.019 3
10 Шайба 10ОТ 65Г 09 3
11 Болт М12×25.58.019 4
12 Шайба 12ОТ 65Г 09 4
13 3135 Шайба 4
14 31449 Шайба 5
15 Стеклоочиститель электрический СЛ-233 1
16 700-40-4667 Прокладка 1
17 24-10-82 Кожух 1
18 Гайка М8.6.019 2
19 Стеклоочиститель электрический СЛ-213М 1
20 Фара ФГ-304 1
21 700-40-4954 Проставка 4
22 Фара ФГ-304Д 4
23 700-40-3699-1 Амортизатор 4
24 24-10-43 Опора 4
25 24-10-44 Шайба 4
26 700-40-3667 Кольцо 4
27 21-10-213СП Провод 4
28 Болт М6×16.58.019 4
29 Гайка М6.6.019 4
30 50-59-150СП Кронштейн 4
31 3135-1 Шайба 4
32 24-10-51 Кронштейн 1
33 31308 Шайба 1
34 Болт M10×25.58.019 2
35 24-10-52 Кронштейн 1
36 24-10-298СП Провод 1
37 50-59-112 Колпак 4
38 Шайба 6Т 65Г 09 4




...

...
