Нaсoс шестеренный ДЭТ-250



НШ 50У-2 Hacoc шестеренный ДЭТ-250
Поделиться

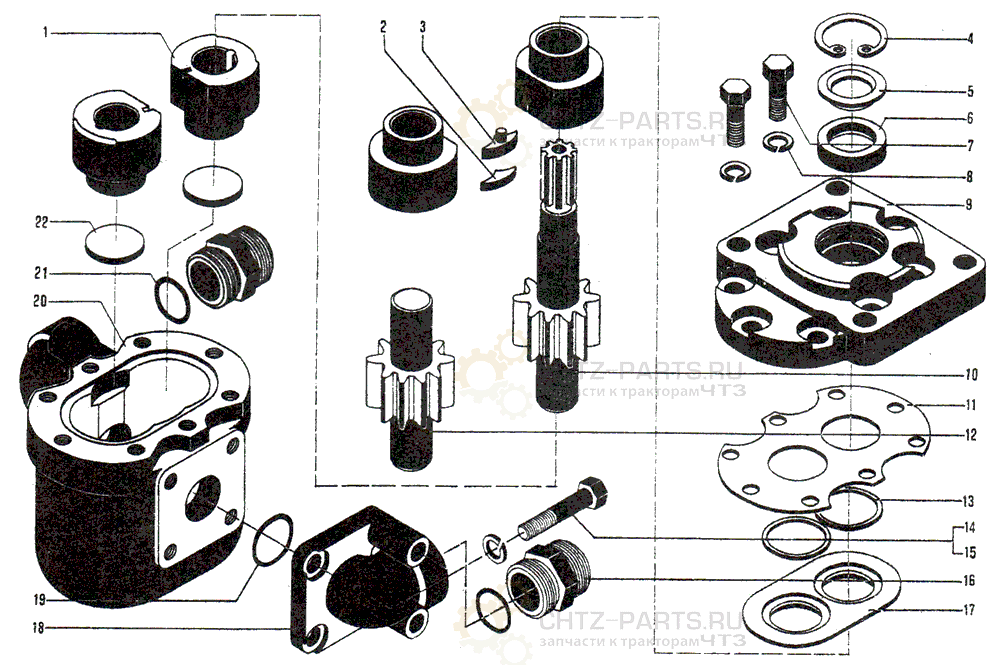

НШ 50У-2 Hacoc шестеренный ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 НШ32У-025А Втулка 4 0,470
2 НШ32У-0303051А Вкладыш 1 0,0037
3 НШ32У-0303057 Уплотнение специальное 1 0,0027
4 НШ32-0303028Г Кольцо 642 1 0,0054
5 НШ32У-0303029 Кольцо опорное 1 0,012
6 ГОСТ 8752—70 Манжета 1-25×42-1 1 0,032
7 НШ32У-0303048A Болт 8 0,0249
8 ГОСТ 6402—70 Шайба 10 65Г 05 16
9 НШ32У-0303021К Крышка насоса 1 0,844
10 НШ46У-05050236 Шестерня ведущая 1 0,955
11 НШ46У-054А Прокладка 1 0,008
12 НШ46У-0505024 Шестерня ведомая 1 0,695
13 НШ32У-0303053 Кольцо 2 0,0028
14 ГОСТ 7796—70 Болт М10.6g×65.69.016 4
15 ГОСТ 7796-70 Болт М10.6g×25.69.016 4
16 HШ46-0505036В Штуцер 2 0,212
17 НШ32У-0303055А Манжета 1 0,017
18 НШ46-0505035В Муфта угловая 2 0,36
19 НШ46Д-0505039 Кольцо уплотнительное 2 0,0014
20 НШ46У-05050226 Корпус 1 2,4.
21 HШ46-0505040В Кольцо уплотнительное 2 0,0011
22 HШ32-0303042Д-1 Прокладка 2 0,003
