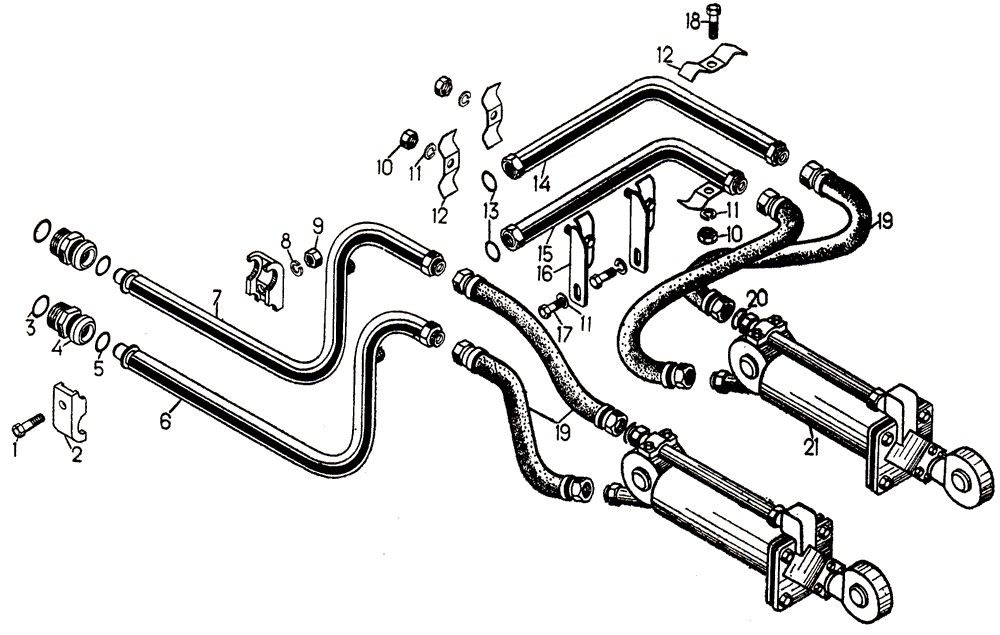

Установка передних трубопроводов 50-26-15СП, 48-26-14СП и гидроцнлнндров 18-26-11СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
1 28417 Болт 1
2 18-26-237-01 Планка 2
3 46764 Кольцо 2
4 18-26-561 Штуцер 2
5 46856 Кольцо 2
6 50-26-136СП;
48-26-192СП
Труба 1
7 50-26-135СП;
48-26-191СП
Труба 1
8 Шайба 16ОТ 65Г 09 1
9 30246 Гайка 1
10 3011 Гайка 3
11 Шайба 12ОТ 65Г 09 5
12 18-26-905 Планка 4
13 261163 Кольцо 2
14 50-26-134СП;
48-26-190СП
Труба 1
15 50-26-129СП;
48-26-111СП
Труба 1
16 50-26-140СП Кронштейн 2
17 Болт M12×25.58.019 2
18 Болт М12×45.58.019 1
19 11036.85.750 Рукав высокого давления II-16 армированный 4
20 40911 Кольцо 2
21 18-26-270СП Цилиндр 2
