Капот ДЭТ-320



Поделиться

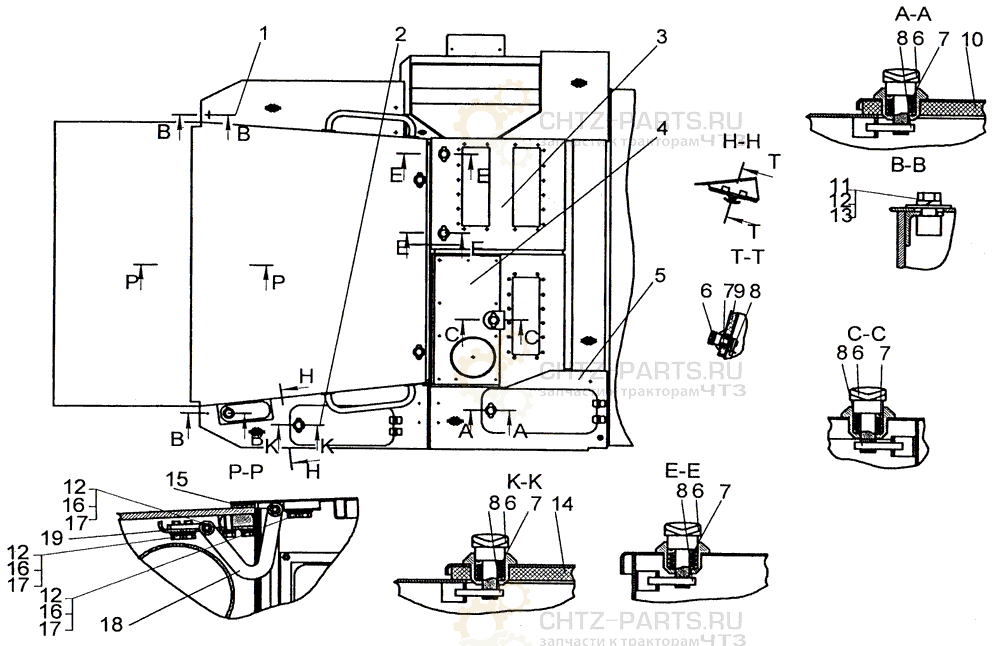

Капот ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-55-5СП Капот -
1 749-55-141СП Крышка 1
2 749-55-183СП Боковина (левая) 1
3 749-55-188СП Сетка (левая) 1
4 749-55-218 Стенка 1
5 749-55-242 Крышка 1
6 749-55-268 Стенка 1
7 748-55-224СП Боковина 2
8 - Рым-болт М16 4
9 714-47-261 Рукоятка 8
10 700-38-2662 Пружина 8
11 700-40-9381 Прокладка 1
12 700-32-367-01 Штифт 8
13 - Болт M8-6g×20.58.019 42
14 - Шайба 8T 65Γ 09 49
15 31365-01 Шайба 43
16 - Болт M12-6g×30.58.019 12
17 - Шайба 12 OT 65Γ 09 24
18 31372 Шайба 12×3.02.3κπ.019 12
19 - Болт M16-6g×40.58.019 4
20 - Шайба 16 ОТ 65Γ 09 4
21 700-40-9268 Прокладка 1
22 - Гайка М6-7Н.019 20
23 - Болт M6-6g×25.88.35.019 14
24 - Шайба 6Т 65Γ 09 20
25 - Болт M10-6g×25.58.019 18
26 - Шайба 10 ОТ 65Г 019 18
27 - Шайба 10.02.3κπ.019 18
28 18-25-32 Упор 7
29 38385 Пружина 7
30 18-25-31 Шайба-колпачок 7
31 - Шплинт 3,2×18 7
32 - Гайка М8-7Н.6.019 4
33 749-55-235 Уголок 1
34 - Гайка М12-7Н.6.019 1
35 - Шайба 12.02.3κπ 1


Капот ДЭТ-320

Поз. Обозначение Наименование Кол.
1 749-55-187 Полка 1
2 749-55-189СП Полка 1
3 749-55-218СП Рама 1
4 749-55-198СП Крышка 1
5 749-55-187СП Полка 1
6 714-47-261 Рукоятка 8
7 700-38-2662 Пружина 8
S 700-32-367-01 Штифт 8
9 700-40-9379 Прокладка 1
10 700-40-9268 Прокладка 1
11 - Болт M12-6g×30.58.019 12
12 - Шайба 12 ОТ 65Γ 09 24
13 31372 LUaπ6a12×3.02 12
14 700-40-9447 Прокладка 1
15 700-40-9260 Шайба 43
16 - Болт M12-6g×25.58.019 18
17 - Шайба 12.02.3κπ 18
18 749-55-155СП Шарнир 2
19 749-55-192 Кронштейн 1

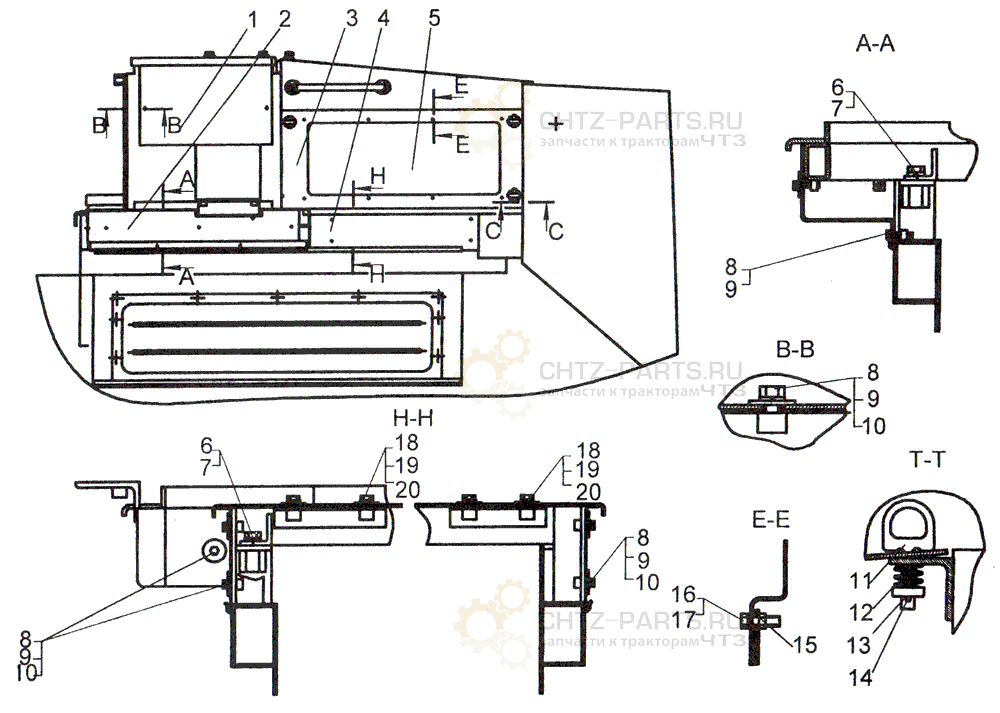

Капот ДЭТ-320

Поз. Обозначение Наименование Кол.
1 749-55-242 Крышка 1
2 749-55-254 Кожух 1
3 749-55-184СП Боковина (правая) 1
4 749-55-219 Стенка (правая) 1
5 749-55-180СП Сетка 1
6 - Болт M16-6g×40.58.019 4
7 - Шайба 16 ОТ 65Г 09 4
8 - Болт M8-6g×20.58.019 42
9 - Шайба 8T 65Γ 09 49
10 31365-01 Шайба 43
11 18-25-31 Упор 7
12 38385 Пружина 7
13 18-25-31 Шайба-колпачок 7
14 - Шплинт 3,2×18 7
15 - Гайка М6-7Н.6.019 20
16 - Болт M6-6g×25.58.019 14
17 - Шайба 6Т 65Γ 09 20
18 - Болт M12-6g×30.58.019 14
19 - Шайба 12 ОТ 65Г 09 24
20 31372 Шайба 12×3.02 12
