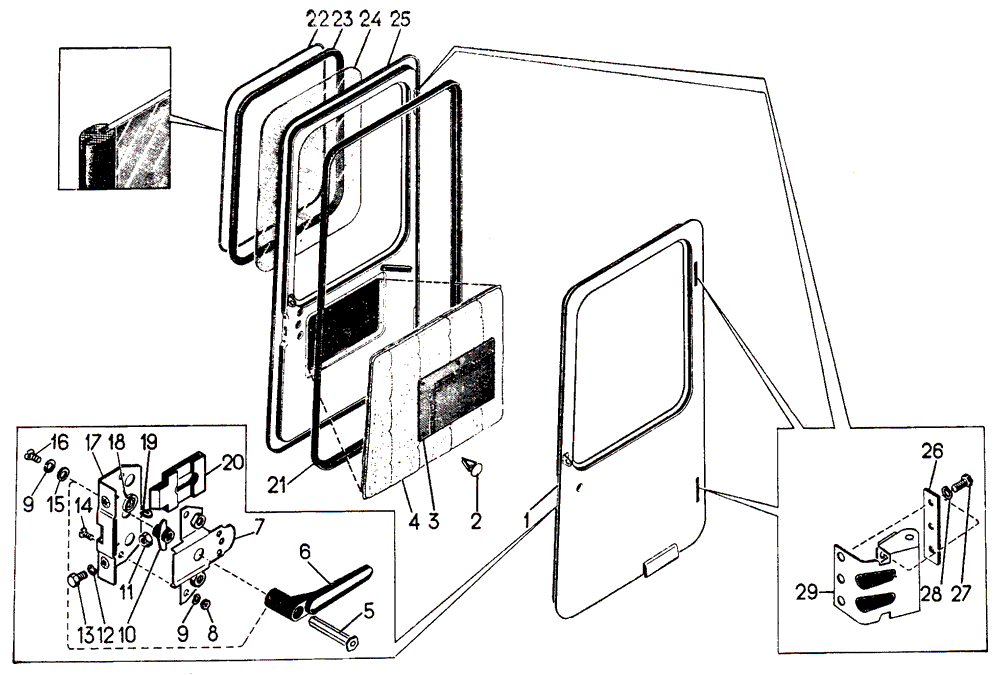

Двери кабины на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
24-59-143СП Замок 2
1 24-59-153СП Дверь 1
2 700-42-2300 Пистон 12
3 18-59-246СП Панель 2
4 18-59-317СП Уплотнение 2
5 50-59-174СП Ось 2
6 24-59-392 Ручка 4
7 50-59-172СП Скоба 2
8 Гайка М6.6.019 4
9 Шайба 6Т 65Г 09 2
10 24-59-393 Поводок 2
11 Гайка М8.5. 4
12 Шайба 8Т 65Г 09 8
13 Болт М8×16.58.019 8
14 Винт В1 M6-8g×16.58.019 4
15 24-59-560 Подкладка 2
16 Винт В1 M6-8g×12.58.019 2
17 50-59-116СП Корпус 2
18 700-38-2381 Пружина 4
19 24-59-279 Скоба 4
20 24-59-272 Защелка 2
21 700-40-3915-01;
700-40-7089-01
Уплотнитель 2
22 24-59-228 Кант 2
23 24-59-222 Уплотнитель 2
24 24-59-194 Стекло 2
25 24-59-152СП Дверь 1
26 24-59-454 Планка 4
27 Болт М10×25.58.019 24
28 Шайба 10ОТ 65Г 09 24
29 50-59-166СП Шарнир 4



...

...
