Установка вентилятора кабины Т-130 Б-130



Поделиться

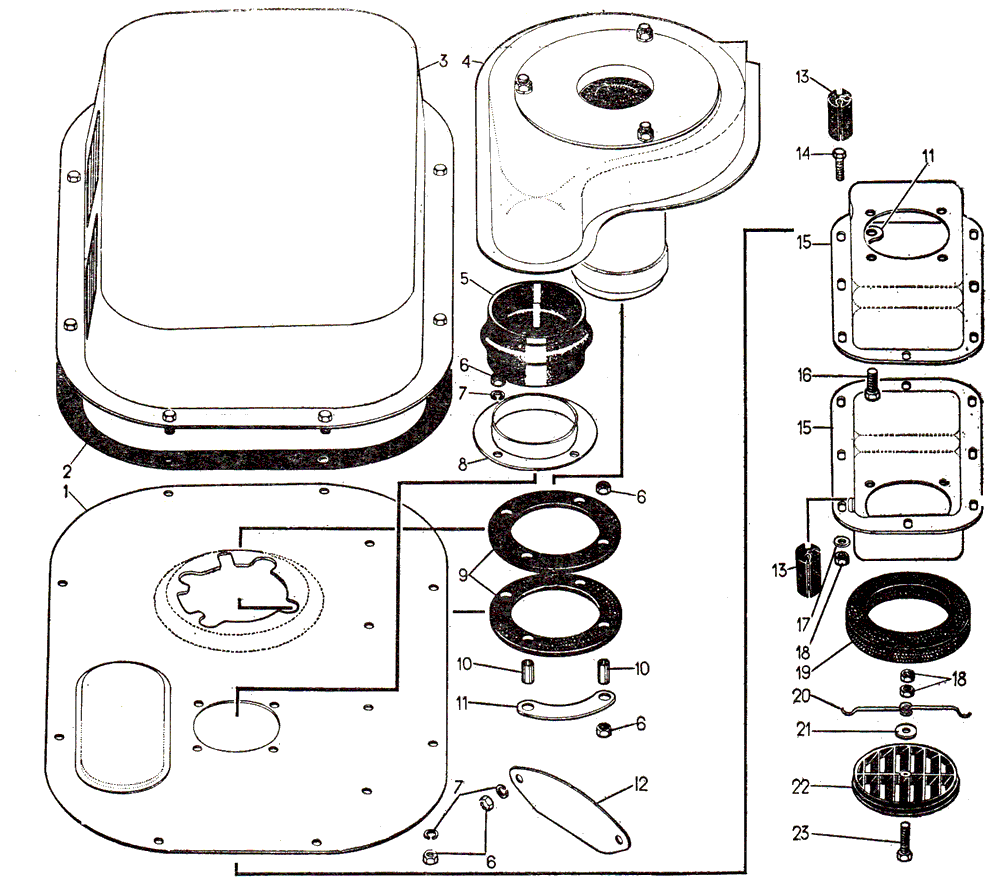

Установка вентилятора кабины 50-47-4СП на Т-130
# Номер запчасти Наименование детали Кол-во в сборке
1 50-47-118СП Плита 1
2 700-40-6520 Прокладка 4
3 50-47-108СП Кожух 1
4 50-57-101СП Вентилятор-пылеотделитель 1
5 700-40-6522 Патрубок 1
6 Гайка М8.6.019 22
7 Шайба 8Т 65Г 09 14
8 60-47-7 Фланец 1
9 700-40-6125 Прокладка 2
10 18-26-538 Втулка 4
11 60-47-16 Планка 4
12 24-74-237 Заглушка 1
13 700-40-7081 Уплотнение 2
14 Болт М6×20.58.019 8
15 60-47-8 Кожух 2
16 Болт М8×20.58.019 4
17 Шайба 6.02.019 16
18 Гайка М6.6.019 10
19 700-40-6523 Уплотнение 1
20 50-47-45 Зажим 1
21 31453 Шайба 1
22 50-47-44 Воздухораспределитель 1
23 Болт М6×25.58.019 1
