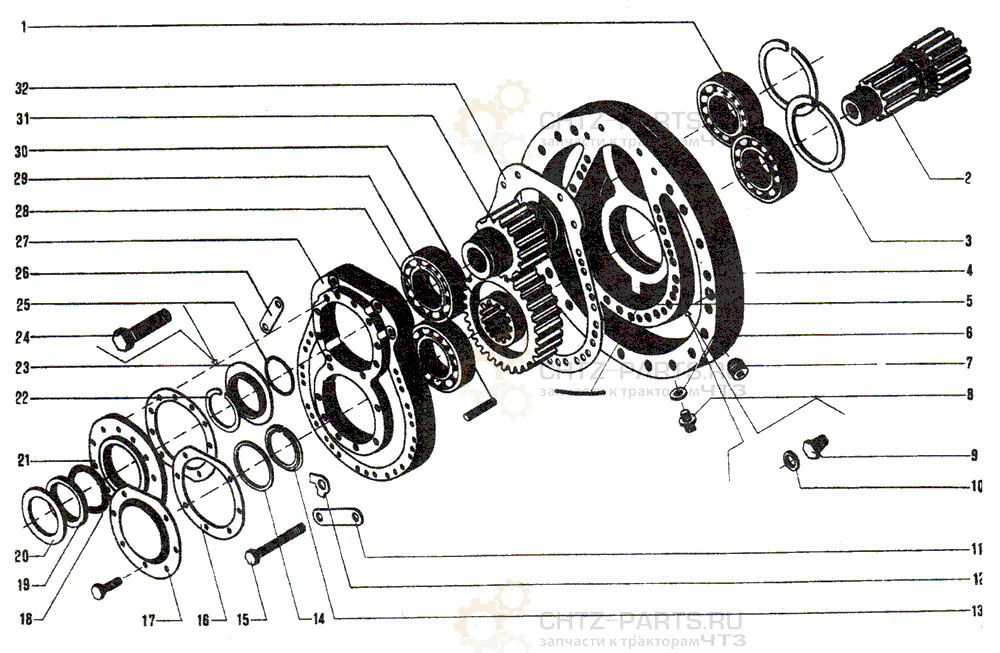

748-19-202СП Бортовой редуктор ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 ГОСТ 8328—75 Подшипник 42520 3
2 748-19-59 Шестерня 1 15,25
3 272-15-167 Кольцо стопорное 2 0,125
4 748-19-218СП 2 Картер 1 129,0
5 748-19-75 Шнур резиновый 1 0,016
6 MH 4152—62 Кольцо 2
7 37104 Пробка 2 0,13
8 700-37-2113 Пробка 2 0,06
9 371 Пробка KΓ¼A12.089 2 0,0103
10 700-40-6048 Кольцо 2 0,005
11 748-19-276 Планка 6 0,012
12 700-31-2575 Шайба 1 0,006
13 748-19-55 Кольцо разрезное 2 0,22
14 748-19-52 Кольцо 1 0,117
15 700-28-2337 Болт 25 0,105
16 748-19-50 Прокладка 2 min - 12 max 0.046
17 748 19-56 Крышка 1 2,2
18 700-38-2599 3 Пружина 1 0,01
19 701-212-132 3 Манжета 1 0,03
20 700-58-2459 3 Кольцо нажимное 1 0,18
21 748-19-49 3 Крышка 1 2,9
22 700-39-152 Кольцо стопорное 1 0,55
23 748-19-54 Кольцо маслоотражательное 1 1,34
24 ГОСТ 7796—70 Болт 3М12×25.46 20
25 46812 Кольцо резиновое 1 0,004
26 700-31-540 Шайба 4 0,01
27 748-19-47 2 Крышка 1 34,185
28 ГОСТ 8328—75 Подшипник 42317Л1 1
29 748-19-66 Штифт 10 0,1
30 748-19-58 Шестерня ведомая 1 18,86
31 748-19-172СП Шестерня 1 12,4
32 748-19-61 Прокладка 1 0,015
2 Сборочную единицу 748-19-218СП и деталь 748-19-47 заказывать комплектно.
3 Заказывать комплект 748-19-113СП.

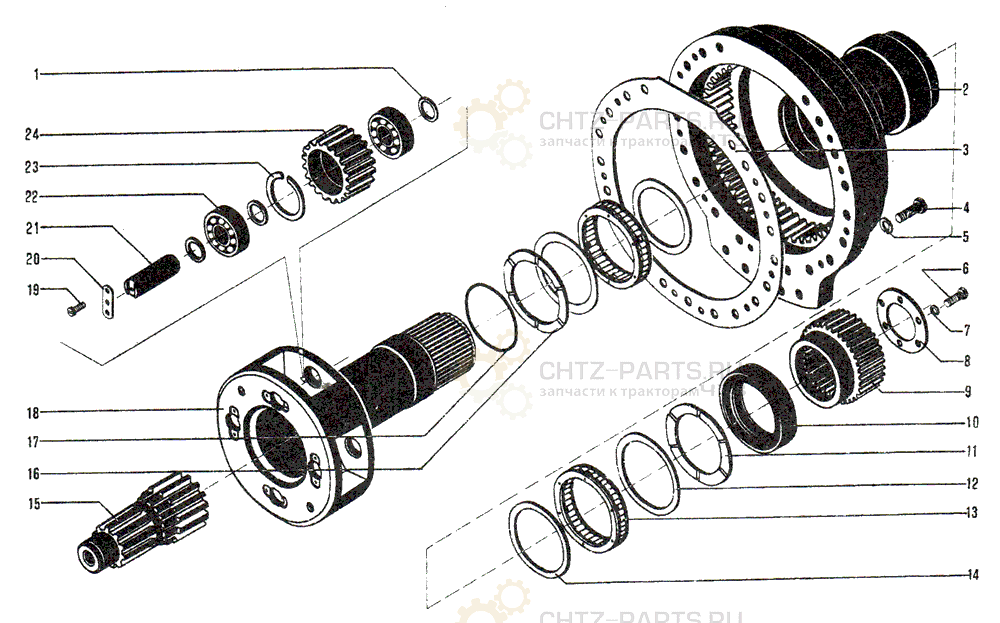

Бортовой редуктор ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
1 700-58-2472 Кольцо 12 0,04
2 748-19-216СП Кронштейн 1 146,7
3 748-19-53 Прокладка 1 0,046
4 ГОСТ 7795—70 Болт М16×1,5×60 10
5 ГОСТ 6402—70 Шайба 16 ОТ 65Г 10
6 700-28-2238 Болт 6 0,0563
7 ГОСТ 6402—70 Шайба 14 ОТ 65Г 6
8 700-31-2559 Шайба 1 1,1
9 748-19-139СП Муфта 1 12,6
10 748-19-230СП Сальник 1 1,135
11 700-31-2580 Шайба 1 0,7
12 700-58-2471 Кольцо 2 0,27
13 748-19-242СП Роликовый подшипник 2 1,27
14 700-58-2470 Кольцо 2 0,09
15 748-19-59 Шестерня 1 15,25
16 748-19-223 Шайба 1 0,58
17 700-40-7105 Кольцо уплотнительное 1 0,005
18 748-19-227СП Водило 1 130
19 ГОСТ 17475—80 Винт B1М8×1-8g×22 2
20 748-19-285 Планка 4 0,075
21 748-19-287 Ось 4 2,06
22 ГОСТ 5721—75 Подшипник 512610МУ 8
23 700-58-2473 4 Кольцо 4 0,1
24 748-19-173 4 Сателлит 4 6,6
4 Заказывать комплект 748-19-207СП.
