Гусеница ДЭТ-250



Поделиться

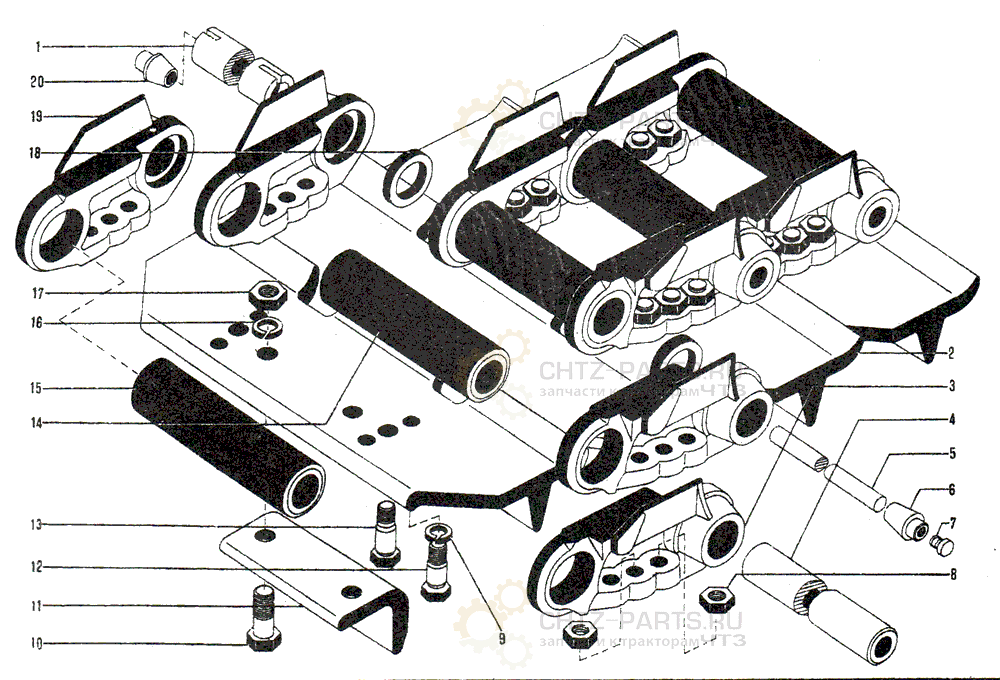

748-22-101СП Гусеница ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
748-22-126СП 1 Отрезок гусеницы 1
748-22-127СП 2 Отрезок гусеницы 1
748-22-128СП 3 Отрезок гусеницы 4
1 748-22-6 Палец замыкающий 6 6,18
2 748-22-30 Башмак 11 26,6
3 748-22-2 Звено левое 11 7,1
4 748-22-5 Палец звена 10 5,4
5 748-22-19 Стержень 6 0,59
6 748-22-8 Конус стопорный 10 0,2
7 700-40-5128 Пробка 6 0,006
8 ГОСТ 15525—70 Гайка M20×1,5-5Н6Н.8.35 60
9 ГОСТ 6402—70 Шайба 20 ОТ 65Г 09 66
10 ГОСТ 7796—70 Болт М24×70.109.40 220
11 748-22-45 Шпора 110 0,0
12 700-28-232 Болт башмака CпM20×1,5×78 20 0,285
13 700-28-233 Болт башмака CпM20×1,5×78 44 0,280
14 748-22-4 Втулка 1 4,6
15 748-22-3 Втулка 10 5,05
16 ГОСТ 6402—70 Шайба 24T 65Г 06 220
17 ГОСТ 5915—70 Гайка M24.6.019 220
18 748-22-9 Шайба 10 0,14
19 748-22-1 Звено правое 11 7,1
20 748-22-7 Конус стопорный 6 0,24
1 Для запчастей заказывать 748-22-132СП.
2 Для запчастей заказывать 748-22-133СП.
3 Для запчастей заказывать 748-22-134СП.
