Ведущая передача ДЭТ-250



Поделиться

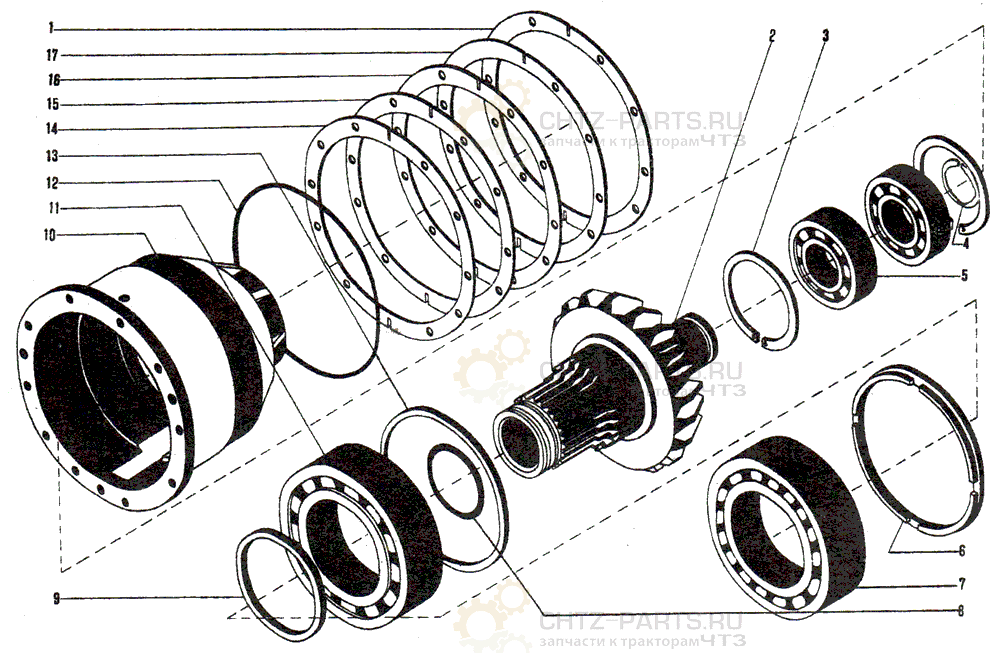

748-12-2СП Главная передача (ведущая) ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 748-12-79 Прокладка 2 max 0.06
2 748-12-72 2 Шестерня коническая 1 24.2
3 748-12-5 Кольцо стопорное 2 0,07
4 748-12-39 Кольцо стопорное 1 0,035
5 ГОСТ 8328—75 Подшипник 2311К 2 3,4
6 748-12-46 Кольцо 1 0,269
7 ГОСТ 8338-75 Подшипник 226Л I 7,3
8 700-40 3769 Кольцо У100×95-2 1 0,003
9 748-12-47 Кольцо 1 0,2
10 748-12-78 Стакан 1 22,6
11 ГОСТ 8328—75 Подшипник 2226М 1 7,5
12 700-40-3691 Кольцо 1 0,02
13 748-12-45 Кольцо 1 0,1
14 748-12-65 Прокладка 2 max 0,3
15 748-12-66 Прокладка 2 max 0,166
16 748-12-67 Прокладка 2 max 0,083
17 748-12-68 Прокладка 2 max 0,3
2 Заказывать комплект 748-16-сб.152.

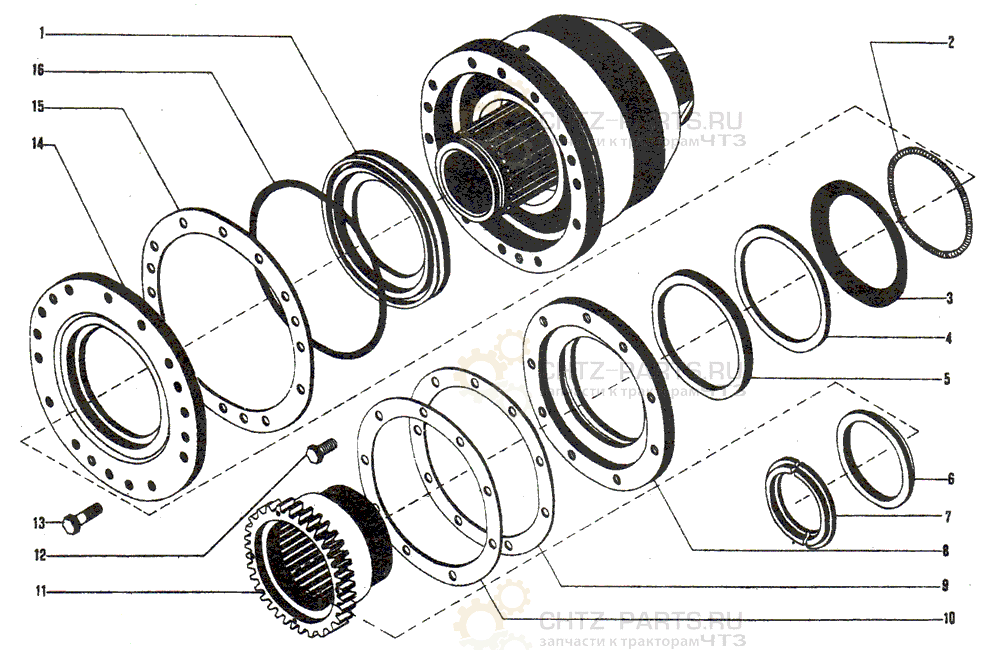

Ведущая передача ДЭТ-250

Поз. Обозначение Наименование Кол-во Масса
1 748-12-70 Лабиринт 1 1,21
2 700-38-2787 1 Проушина 1 0,051
3 701-212-42 1 Манжета 1 0,03
4 700-58-2475 1 Кольцо нажимное 1 0,135
5 748-12-54 Сальник 1 0,029
6 748-12-20 Кольцо стопорное 1 0,11
7 748-12-19 Кольцо разрезное 2 0,24
8 748-12-74 Крышка 1 2,65
9 748-12-76 Прокладка 1 0,061
10 748-12-77 Прокладка 5 max 0,097
11 748 12-109СП Муфта 1 5,7
12 700 28-2342 Болт 9 0,034
13 700-28-2282 Болт 10 0,0962
14 748-12-71 1 Крышка 1 4,9
15 748-12-49 Прокладка 3 max 0,019
16 700-40-7125 Кольцо уплотнительное 1 0,011
1 Заказывать комплект 748-12-111СП.
