Ведущее колесо ДЭТ-250



Поделиться

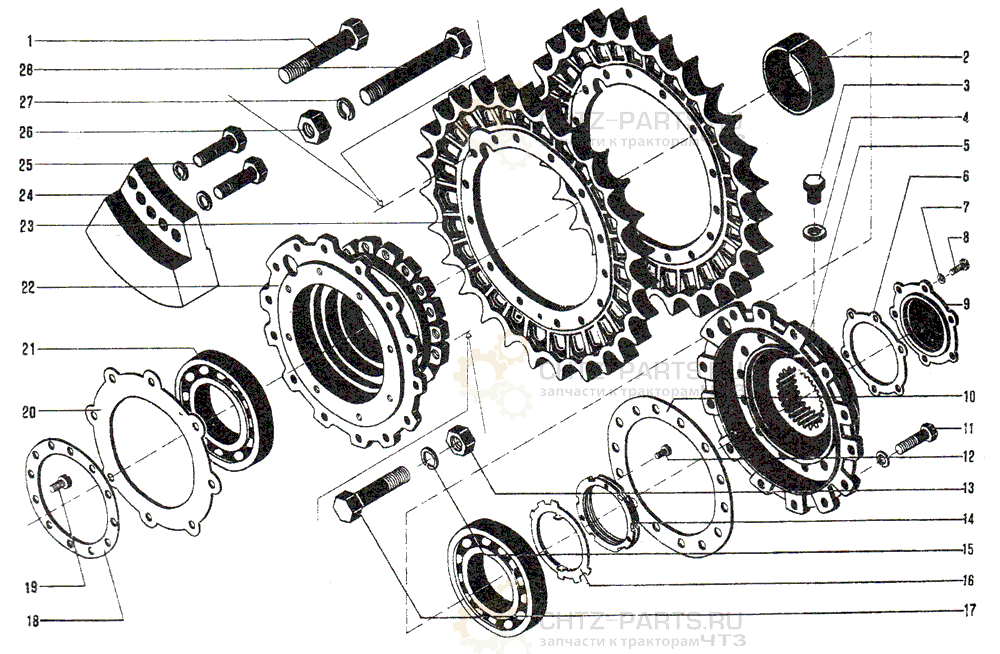

748-19-203СП Ведущее колесо ДЭТ-250
Поз. Обозначение Наименование Кол-во Масса
1 700-28-2456 Болт 16 1,28
2 748-19-9 Втулка 1 4,1
3 700-37-317-02 5 Пробка 1 0,048
4 700-40-260-10 Прокладка 1 0,0003
5 748-19-5 Муфта 1 59,2
6 748-19 8 Прикладка 1 0,009
7 ГОСТ 6402—70 Шайба 12 ОТ 65Г 09 14
8 700-28-2173 Болт М12×1,25×35 14 0,0426
9 748-19-113 Крышка 1 59,2
10 748-19-10 Прокладка 1 0,015
11 700-28-2312 Болт 14 0,56
12 ГОСТ 17475 80 Винт B1М8×1-8g×18.58 3
13 ГОСТ 5915—70 Гайка М24.6.019 28
14 700-30-2317 Гайка 1 ∣,8
15 ГОСТ 6402—70 Шайба 24T 65Г 09 33
16 700-31-2560 Шайба стопорная 1 0,11
17 700-28-2207 Болт 31 0,325
18 748-19-22 Прокладка 1 0,03
19 ГОСТ 17475—80 Винт B1М8-8g×18.58 12
20 748-19-11 Прокладка 1 0,014
21 700-39-2213 Подшипник 244 2
22 748-19-118СП Барабан 1 84,8
23 748-19-1 Венец 2 73,7
24 748-19-196 Отбойник 1 17,0
25 700-28-2309 Болт 2 0,34
26 30230 Гайка 3 0,2245
27 ГОСТ 6402—70 Шайба 30Н 65Г 09 33
28 700-28-2297 Болт 3 2,0
5 Для тропиков заказывать 700-37-317.
