Редуктор раздаточный ДЭТ-320



Поделиться

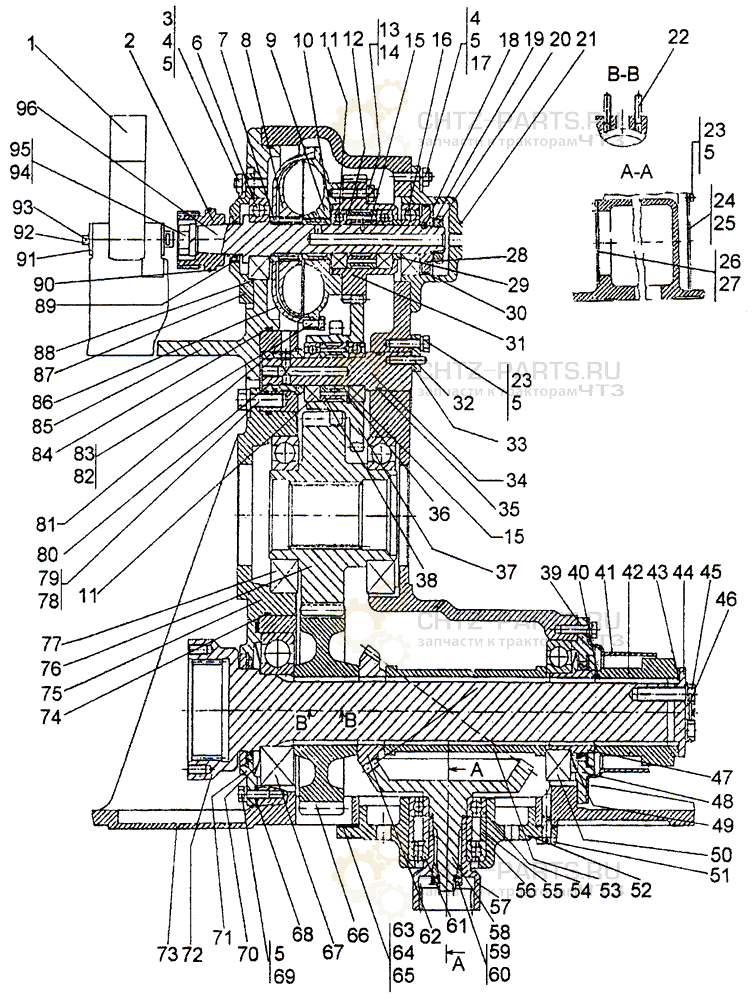

Редуктор раздаточный ДЭТ-320
Поз. Обозначение Наименование Кол.
- 749-50-154СП Редуктор раздаточный -
1 701-212-c6123CB Хомут стартера 2
2 3308-233-2 Шлицевая муфта 1
3 - Шпилька 2M8×22.66.016 6
4 - Гайка M8×1-6H.8.45.019 12
5 - Шайба 8Т 65Г 09 32
б - Подшипник 50306 1
7 749-50-201 Втулка 1
8 172.47.042СП Колесо турбинное 1
9 749-50-159СП Колесо насосное 1
10 749-50-143 Кольцо 1
11 - Подшипник 205 4
12 749-50-138 Втулка 1
13 700-31-1167 Планка замковая 3
14 351-02 Гайка М8 6
15 749-50-137 Втулка 2
16 - Подшипник 305 1
17 - Шпилька 2М8×18.66.016 6
18 - Шарик Б5-200 1
19 700-31-925 Шайба стопорная 1
20 700-30-598 Гайка круглая 1
21 749-50-196 Крышка 1
22 - Шпилька М8×30.66.019 2
23 - Болт M8-6g×20.88.35.019 20
24 748-50-598 Прокладка 1
25 748-50-599 Крышка 1
26 748-50-597 Прокладка 1
27 748-50-607 Крышка 1
28 749-07-47 Крышка 1
29 749-50-202 Втулка 1
30 749-07-48 Кольцо уплотнительное 1
31 749-50-206 Колесо зубчатое 1
32 700-29-260 Шпилька 1
33 749-50-216 Планка 1
34 749-50-163СП Ось 1
35 46822 Кольцо 2
36 700-39-493 Кольцо В52 1
37 749-50-208 Втулка 1
38 749-50-205 Блок шестерен -
39 748-50-160;
748-50-160-01
Прокладка 8
40 301-161A Кольцо уплотнительное 3
41 700-28-2197 Болт 3
42 - Проволока КО 2,0 0,15 M
43 748-50-499 Крышка 1
44 748-50-498 Втулка 1
45 700-40-2014 Кольцо 2
46 748-50-205СП Чехол 1
47 749-50-209 Втулка распорная 1
48 748-50-123СП Крышка 1
49 748-50-157 Кольцо маслоотражательное 1
50 - Подшипник 213 1
51 749-50-213 Стакан 1
52 700-28-911 Болт 8
53 748-50-596-01 Втулка 1
54 - Подшипник 207 1
55 748-50-384 Втулка 1
56 748-50-383 Втулка 1
57 748-50-144СП Муфта 1
58 749-50-191 Колесо зубчатое 1
59 700-30-2322 Гайка 1
60 700-31-490 Шайба стопорная 1
61 - Подшипник 42207 1
62 749-50-192 Шестерня 1
63 749-50-214 Прокладка 3
64 749-50-214-01 Прокладка 3
65 749-50-214-02 Прокладка 3
66 749-50-212 Колесо зубчатое 1
67 - Подшипник 312 1
68 748-50-577 Прокладка 5
69 700-28-910 Болт 14
70 748-50-156 Кольцо маслоотражательное 1
71 748-50-122СП Крышка 1
72 748-50-601 Вал ведущий 1
73 749-50-204 Корпус 1
74 358.48.056 Кольцо 1
75 749-50-207 Крышка 1
76 749-50-210 Колесо зубчатое 1
77 - Подшипник 216 2
78 2816 Болт 6
79 - Шайба 12 ОТ 65 09 6
80 - Кольцо 018-022-25-2-2 1
81 749-50-215 Втулка 1
82 700-31-930 Планка замковая 4
83 - Болт M6-6g×14.88.35.016 8
84 303-12 Кольцо 1
85 749-50-194 Ложе 1
86 749-50-198 Кожух 1
87 749-50-193 Крышка 1
88 700-39-370 Кольцо пружинное 1
89 сб 327.18.1A Манжета армированная 1
90 3308-289 Кольцо уплотнительное 1
91 - Шайба 18 ОТ 65Γ 09 1
92 703-12-28 Ось 2
93 - Шплинт 2,5×25.019 4
94 - Гайка M18×1,5-7H.6.019 1
95 - Шайба 14.01 4
96 749-50-200 Вал 1
